今回のお題は"チップLED交換失敗における基板修理"です。
ちょっと長いですが、大事な内容が含まれてますので
LED打ち替えを希望される、特に自作を考えている方には読んでいただきたいです。

************


高年式の車のほとんどで、エアコンパネルやメーターパネル、スイッチ類の照明にはLEDが採用されております。

それに伴い、オーナー様がご自身でLED打ち替え(交換)をされたり
オークション等で「安価で交換作業承ります」等の一般の出品者(いわゆる素人)に委託して
打ち替え作業をされるケースも増えております

作業されるのは決して悪い事だとは思いませんが
その打ち替え作業、<ちゃんと仕上がってますか?>
気になる方は、一度、エアコンパネルやスイッチ等を分解して仕上がりを見てみてください。

************

LED FactoryにはLED打ち替えの作業依頼やお問い合わせを多くいただきます。
それに次いで多いのが"基板の修理"です。


「DIYで打ち替えしたら光らなくなった」
「ネットで作業してもらったら基板を焼かれた。しかも保証してくれなかった」等の
修理・修復依頼が頻繁にございます。



今回の記事は、先日ご依頼をいただいた事例です。
オーナー様がDIYで数カ所のLEDを打ち替えされたそうですが
一部基板の修理と未打ち替えのLED作業の為、まとめてご依頼をいただきました。


DSC08251

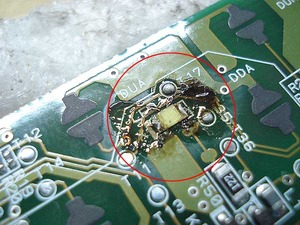

LEDも点灯してますし、両端のハンダもくっついている様に見えます。


しかし、ハンダを剥がしてみると・・・・

DSC08252

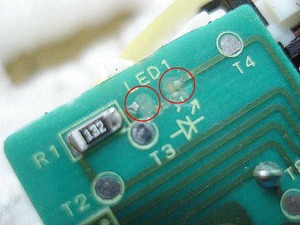

ハンダを乗せる両端のランド(赤マル内・基板上の銀色の部分)が無くなってしまっております。
これはLED交換時の加熱しすぎが原因で、ランドが焼けて消失しております。
こうなるとハンダが乗らないばかりか、
運良くハンダが乗っても短期間で接触不良になります。

この状態でもLED Factoryなら、もちろん修理可能です。





DSC08254
DSC08253

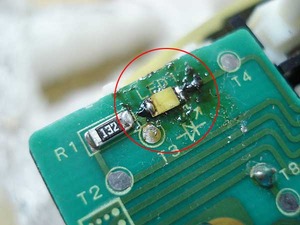

続いてもDIYで打ち替え作業された部分ですね。
ここも点灯はしておりますが、修理が黒く汚れておりますね。

LEDを外してみると、やはり片側のランドが焼失しておりました。

この「黒く汚れ」はハンダに含まれている成分が飛散した状態で
このまま放置すると、通電不良や基板の錆び、回路の破断につながりますので
必ず除去する必要がございます。


DSC08257
DSC08255

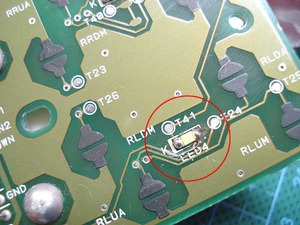

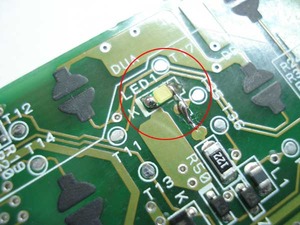

焼失したランドを修復して、新しいLEDを装着、
周囲の黒くなった部分も専用の洗浄剤で洗浄してあります。
LEDの点灯確認後、専用の防湿・防錆剤を塗布して完成です。


DIYや他店作業によるランドの焼失、基板の修理は
1ヵ所@500円~から承っております。
ご不安が有る方は、お気軽にお問い合わせください。


*******************

一見すると打ち替えが完了できている様に見えたりLEDも点灯してますので
打ち替え作業成功と思われがちですが
実際に基板を分解、LEDを外してみると不具合の要因が多数含まれております。


もう一度、お尋ねいたします。

その打ち替え作業
<ちゃんと仕上がってますか?>










LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月曜日~木曜日:12時~19時
金曜日:12時~22時
土曜日:12時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************







mixiチェック

本日の作業は、18系クラウン、
ステアリングスイッチのLED打ち替えです。

純正では暗~い緑色ですが
スッキリハッキリのホワイトの打ち替えます。


DSC04701

使用LEDは3528サイズのSMD LEDが6か所ですので
打ち替えとしては、比較的、簡単な内容です。



しかし・・・



ハンダごて二刀流でも
純正LEDが、なかなか剥がれてきません。

これは他の車種では、あまり見られない現象です。

あまりLEDを熱し過ぎると
周りのランド(基板用の電極)まで焼失してしまいますので
慎重に熱してきます。

純正LEDは再利用できませんので
「LEDは壊れてもランドは消失するな!」と心がけてください。


DSC04697

無事に打ち替えが完了しました。

昼間だったので、LEDの光がよくわかりませんが
白くスッキリハッキリに変更できました。
















~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~

コッソリ教える最新LED事情や

フォロワーだけのお得な情報も満載!

今すぐフォローしよう


・Twitter

https://twitter.com/#!/LED_Factory



・Facebook


https://www.facebook.com/LEDfactory.jp



~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp

http://www.led-factory.jp/

 株式会社 ART PASTE


060-0004

  北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階

  Tel:011-206-1614


■営業時間(4月~10月末まで)

  月曜日~木曜日:10時~19時

  金曜日:10時~22時

  土曜日:10時~18時

  定休日 日曜日・祝日 臨時休業有り

********************************************









mixiチェック

今回のお題は DY系マツダデミオのエアコンパネルです。

 この車両は、純正では直径3mm程度の白熱球が付いておりますが
全て白LEDに交換しました。

DSC04165



純正状態が電球ですので、極性を一つ一つ確認しつつ
3528サイズのチップLEDに定電流ダイオードE-153をハンダ付けして
基板に実装していきます。

また、 今回はオーナー様のご希望で
本来は点灯しないのに電球のスペースがある両サイド部分にもLEDを追加し
裏側に配線を追加して、点灯する様にしてあります。
(画像の両サイド、赤マル内。まだ点灯してませんが)


基板のまま、納品をさていただきましたので
完成状態は確認しておりませんが
後日、オーナー様より「綺麗に光りました」と喜びのご連絡をいただきました。



****************

■今回の作業内容

・LED打ち替え(電球→LED) @800円×20箇所=16000円
・持ち込み割引 30%OFF(4800円OFF)
--------------
 合計 11200円

****************











~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情や
フォロワーだけのお得な情報も満載!
今すぐフォローしよう

・Twitter
https://twitter.com/#!/LED_Factory

・Facebook(LED Factory店長)
http://www.facebook.com/pages/Custom-LED-Shop-LED-Factory

~~~~~~~~~~~~~~~~~~~


********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
 Custom LED Shop LED Factory
 led@led-factory.jp

http://www.led-factory.jp/


 株式会社 ART PASTE

 060-0004
 北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
 Tel:011-206-1614

 営業時間 10:00~19:00  定休日 土・日・祝 臨時休業有り
 (営業時間外及び休日にいただいたお問い合わせは
  翌営業日以降の対応となります)
********************************************





mixiチェック

2012年最後の作業は、トヨタSAIのメーターパネルのLED打ち替えです。

gallery_img_car05


SAIは、あまりカスタムベースには使用している方が少なく
事前の情報が非常に少ない為、
現車の一発勝負に近い感覚でスタートです。





DSC04071

純正では白メーターだったり、緑表示だったりする部分を
お客様の希望で青LEDに交換します。

メーターは、スピード表示のメイン部分と
燃料計等の上部表示部分の
2段構造となっています。







DSC04072

裏側までシッカリとしたカバーに覆われております。

さて、どこからバラしますかね。







DSC04073

 あっという間にメイン部分の基板が出現。
赤丸の16箇所を、3528サイズチップLED青に打ち替えます。



DSC04076

上部表示部分の5箇所も
3528サイズチップLED青に打ち替えます。



DSC04078

 いきなりですが、完成画像です。

希望通り、青LED化されました。

次回はエアコンパネル等のスイッチ類も青LED化作業予定です。






今回の作業内容。

・メイン部分LED打ち替え 1ヶ所@800円×16箇所=12800円
・上部表示部分LED打ち替え 1ヶ所@800円×5箇所=4000円
・メーター着脱・分解作業工賃 4000円
---------------
合計 20800円(消費税込み、送料別)













~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情や
フォロワーだけのお得な情報も満載!
今すぐフォローしよう

・Twitter
https://twitter.com/#!/LED_Factory

・Facebook(LED Factory店長)
http://www.facebook.com/pages/Custom-LED-Shop-LED-Factory

~~~~~~~~~~~~~~~~~~~


********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
 Custom LED Shop LED Factory
 led@led-factory.jp

http://www.led-factory.jp/


 株式会社 ART PASTE

 060-0004
 北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
 Tel:011-206-1614(お問い合わせはメールにてお願いいたします)

 営業時間 10:00~19:00  定休日 土・日・祝 臨時休業有り
 (営業時間外及び休日にいただいたお問い合わせは
  翌営業日以降の対応となります)
********************************************






mixiチェック

今回は画像イッパイでお送りしますよ★


DSC04062

今日の作業は 1#系アルファード の
フロントエアコンパネルとスイッチ類のLED化です。

純正では<いかにも>トヨタっぽい緑の電球やLEDが採用されておりますが
どちらも発色が暗い為、
オーディオやその他の照明類とのバランスが取れません。

なので、お客様の希望で白LEDに交換しちゃいます。




DSC04030

■純正エアコン状態



DSC04066

■白LED作業後。
 液晶だけではなく、ボタン類も白に統一しております
※画像では液晶のムラが大きく見えますが、実際には気になるほどはありません




DSC04043

続いてスイッチ類(4個)。



DSC04033
DSC04034


■純正状態。発光が暗すぎて写真でもわかりづらいです



DSC04049
DSC04048


■白LED作業後。
ハッキリと文字が読めるようになりました





続きまして、シフトゲート部分。

DSC04035


 ■純正状態。ここのも純正では緑です。



DSC04056

■白LED作業後。

シフトポジションの文字はもちろん
ゲートからもアクリルで光がもれて綺麗です。




最後は、エアコンパネル横の「ROOM」スイッチ。

DSC04040

他の部分と異なり、この部分だけは緑LED→白LEDへの打ち替えです。

DSC04041




DSC04034

 ■純正状態。


DSC04051

■白LED作業後。
 昼間でも点灯が認識できます。





今回は予算の都合で、リアエアコンパネル等の作業は行いませんでしたが
パワーウィンドウスイッチ等、まだまだ白LED化できる箇所がございますので
次回のご来店もお待ちしております。
