今回のお題はトヨタのランドクルーザープラドのECU修理です。
相変わらずコノ手は修理の依頼が多いですね
これからますます部品も少なくなりますし経年劣化も進むから、
しばらく需要のある修理メニューかと思います。


004

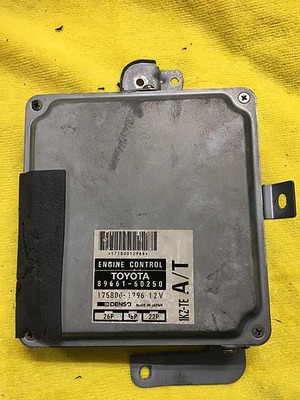

ECUはこんな外観をしております



005

上下のネジを外すとふたが外れ、基板を見る事ができます。






007

008

今回のECU、分解して初めて分かったのですが
以前にどなたがが修理した跡がありました。

ハンダのノリも基板の後処理も出来てないので
おそらく素人さんによる施工かと思います。

今回は不具合が出ていたコンデンサは別の部分ですが
以前の作業部分も状態が悪いので
コンデンサ交換と基板洗浄を行いました



この後、基板上の全てのコンデンサ交換と通電チェック、基板洗浄を行い
防湿防錆加工を施せば完成です♪


----
今回の参考価格
・トヨタ78系ランドクルーザープラドECU修理
 基本料金(コンデンサ9ヵ所全交換)25000円~
 ※価格には消費税/送料は含まれておりません
 ※基板の状態により修理費用の金額が異なります
----









ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回のお題は毎度お馴染み78系ランクルプラドのECUです。
市内の中古車販売店様から修理のご依頼をいただきました。


DSC00371

外観のシールが剥がれてしまっておりますが
78系ランクルプラド 1KZエンジン専用ですね。


DSC00379

分解すると基板が2枚構造ですのでATという事もわかります。


基板の状態をよく確認してみましょう。

DSC00374
DSC00375

なかなかの電解液も漏れようです(笑)
基板上が黒くなっている部分が電解液が漏れた証拠です。



DSC00376

こちらはコンデンサを既に取り外しておりますが
状態はかなり酷い&広範囲にわたっております。




漏れ出た電解液を放っておきますと
どんどん基板が浸食されていきますので全て除去いたします。
それと同時に回路パターンを手作業で一本一本チェックしていきます。



DSC00378

こちらは酷いですね。
銅色をした部分が回路のパターンで電気が流れております
目視で見るだけでも浸食で消えてしまっている箇所が多々あります。
これらも全て手作業で繋いで通電を確保していきます。





DSC00381

DSC00380


全ての回路の修復が終わりましたら
新品の電解コンデンサを取り付けて完成です♪

 ---------
■今回の参考価格
トヨタ78系ランドクルーザープラドAT用ECU修理
電解コンデンサ全9ヵ所交換:基本料金:25,000円(税別・送料別)
※回路修復や基板洗浄が必要な場合は別途作業費用がかかる場合がございます
 ---------




6b8b97f0

そして2月9日(土)まで期間限定で消費税サービスもやっちゃいます!
対象は店内在庫商品を現金決済またはPayPay決済していただいたお客様、
そして通信販売でも銀行振込決済いただいたお客様は対象です
お得にお買い物ができるチャンス!この機会をお見逃しなく


※取り寄せ商品および期間前にご予約いただいた商品は対象外です。
Web上で在庫があっても実際に店頭在庫が無い場合は対象外となります。
予めご了承ください










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************







mixiチェック

本日のお題も毎度お馴染みトヨタ78系ランドクルーザープラドのECU修理。

でも、いつもとはちょっと違います。


001

マニュアルなんですね~
普段は圧倒的にATが多いですが
好きな方はMTに乗られております
私もMT派です。

このプラドのECUはMT用とAT用では内部の基板が異なります。
流用はできませんのでご注意ください。






006


MT用の内部基板はこんな感じになっております
AT用は基板が2重構造ですがMT用は1枚ですね。





今回も不具合の有無に関わらず、
電解コンデンサは全交換いたします
年式が古いと、今は不具合の兆候が無くても
今後、劣化による不具合が発生する可能性が高いので
この部分はケチらず全交換してしまいましょう。





002


この部分は電解液漏れが発生してますね(赤マル部分)
基板上が黒く変色してしまっております






003

電解コンデンサを外すと、想像より状況が悪いかな?
この黒い電解液漏れ跡を放置すると、症状が進行いたしますので
基板洗浄して全て除去いたします






004


電解液を完全除去、基板も洗浄、
新品の電解コンデンサを取り付けます。

各所通電も確認。今回は基板パターンの破断はないようです。

ハンダ付けの際に熱も加わっておりますし
電解液跡を除去した部分は、
このままでは錆びてしまいますので
この後、防錆防湿処理を施し完成です♪




AT用でもMT用でも他車種でも
基板状態であれば、どれも同じ電子部品。
可能な限り、修理対応をさせていただきます


 ---------
■今回の参考価格
トヨタ78系プラドMT用ECU修理
電解コンデンサ全8ヵ所交換:基本料金:25,000円(税別・送料別)
※回路修復や基板洗浄が必要な場合は別途作業費用がかかる場合がございます
 ---------









ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回のお題はトヨタ78系ランクルプラドのECU(エンジンコンピューターユニット)修理です。

DSC00105



025

当ブログにも何度も登場しておりますし
記事として取り上げなかった修理も含めると
毎週の様に全国から修理のご依頼をいただいております。

今回は不具合の症状こそ、たまに出る程度ですが
点検も兼ねて当店にお持込いただきました。


早速、ECUを分解してみましょう。


DSC00101


定番の電解コンデンサ液漏れを発見いたしました。

しかし過去に修理したケースを考えると漏れの範囲が非常に小さい。
「この程度で不具合は出るかな?」とも考えつつ念入りにチェックを進めていきますと・・・






DSC00103

発見いたしました!不具合箇所。

画像では見えにくいかもしれませんが
赤矢印の先に0.1~0.2mm程度の断線箇所を発見。

精密作業用の極細カッターの刃とのサイズを比較してもらえれば
不具合箇所の小ささがわかっていただけるかと思います。

もちろん肉眼ではよほど目を凝らさなくては見つける事ができません。


断線箇所を専用のリペア材を使って修復、回路状態を確認。
その他のかい離も念入りのチェックを重ね、断線・通電不良が無いことを確認。


この後、基板洗浄と防錆防湿加工を施して作用完了です。


 ---------
■今回の参考価格
トヨタ78系プラドECU修理
電解コンデンサ全7ヵ所交換:基本料金:25,000円(税別・送料別)
※回路修復や基板洗浄が必要な場合は別途作業費用がかかる場合がございます
 ---------









ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回のお題も毎度お馴染みトヨタ78系プラドのECU(エンジンコンピューターユニット)修理です。

DSC09911


3リッターターボの1KZエンジンは、バブルの頃の遺産みたいなエンジンで
ディーゼルながらトルクも馬力もあり、よく回ります。
同じエンジンを搭載している100系ハイエースでは
メーター読みでスピードメーターの針が右端まで行った事がございます(←昔の話です)


さて、分解して基板の状態を確認してみましょう。

DSC09917

DSC09918

電解コンデンサの液が漏れてますね。


ではコンデンサを外しましょう。
無理に外そうとすると基板を破損します
慎重にハンダを吸ってコンデンサを抜きとります


DSC09919

電解液が漏れて基板を浸食してます。
このまま放置すると、どんどん浸食が進みますので
早急な対処が必要です




DSC09914

手作業による基板洗浄を繰り返し
電解液を完全除去していきます。

画像の赤マル内、よく見ると断線しているのがわかるでしょうか?
ボールペンの先と大きさを見比べてください。


DSC09916

回路の破断部分を修復しました。
補修には専用のすずメッキ線を用います。
太さは0.3mm、極細線を手作業でハンダ付けしていきます。



回路を補修して納得がいくまで何度も通電確認。

この後、新品の電解コンデンサを取り付け、
基板の防湿防錆処理を施して完成です♪


----------------
