前回のハイエースに引き続き、ロドスタにも電圧計を装着します。


p1

このロドスタ、ほとんど乗っておらず、
特に冬は、まったくと言って良いほど動かしませんので
月1回程度、エンジンをかけてますが
それでもバッテリーが上がることもありますので
電圧管理の為に電圧計を導入しました。




p2

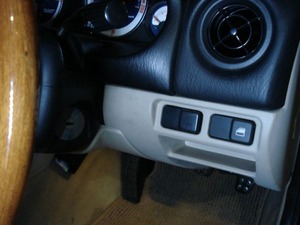

装着場所はココ。
イグニッションの右側。
パワーウィンドウのスイッチがある左側です。
ここにはスイッチのメクラ蓋があるので・・・



 p3

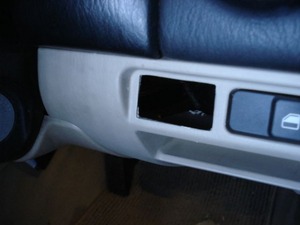

内装外しでコジってメクラ蓋を外して・・・





p4

超音波カッターで切り抜きました。

電圧計のサイズと、メクラ蓋のサイズがほぼ同じなので
少しだけ形を修正すれば簡単に埋め込みサイズになります。

まさに「ココに埋め込んでください」って用意されてるスペースに感じます。




p5

 電圧計裏の配線を延長します。

何かあった際にすぐに外せるように
コネクターで接続しておきます。




p6


 以前にフットランプやレーダーを取り付けた際に
オーディオ裏からアクセサリー配線をひいてあったので
プラス配線はアクセサリー電源に、
マイナス配線はヒューズボックス右側の固定ボルトに取り付け
ボディーアースとしました。

これで取り付け作業は完了です。

プラスとマイナスの配線を繋ぐだけなので非常に簡単です。




p7

 これで完成★
早速、イグニッションをまわせば、
電圧がデジタルで表示されます。

エンジンをかけた直後ですが、
ロドスタの電圧って、こんなに高いんですね。

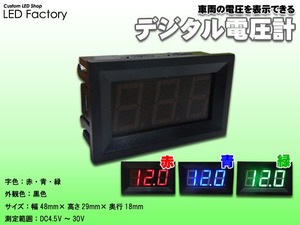

■今回装着した デジタル電圧計 はコチラ!












~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情や
フォロワーだけのお得な情報も満載!
今すぐフォローしよう

・Twitter
https://twitter.com/#!/LED_Factory

・Facebook(LED Factory店長)
http://www.facebook.com/pages/Custom-LED-Shop-LED-Factory

~~~~~~~~~~~~~~~~~~~


********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
 Custom LED Shop LED Factory
 led@led-factory.jp

http://www.led-factory.jp/


 株式会社 ART PASTE

 060-0004
 北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
 Tel:011-206-1614(お問い合わせはメールにてお願いいたします)

 営業時間 10:00~19:00  定休日 土・日・祝 臨時休業有り
 (営業時間外及び休日にいただいたお問い合わせは
  翌営業日以降の対応となります)
********************************************

mixiチェック

p1


つい先日、新発売となりました「デジタル電圧計」を
早速弊社のデモカーに装着してみましたので
装着手順をご紹介いたします。





p2

車両は200系ハイエース。
装着場所は助手席足元の100Vアウトレット部分。
LED Factoryのハイエースにはコンセントが無いので
メクラになってます。




p3

まずはマスキングテープを貼って
電圧計の大きさを型取りします。



p4

型取りした線より、ちょっと小さめに切り抜きます。
プラスチック部分なので超音波カッターであっという間です。



p5

 サイズを微調整してピッタリ収まりました。



p6

 電源は、すぐ横のシガーソケット裏からとりますが
 私の場合、さらに横の灰皿にETCを埋め込んであるので
 簡単に電気を取ることができました。



p7


 デジタル電圧計のプラスとマイナス線を繋いで動作確認。

イグニッションONで ピカッ!

電圧が表示されました。



DSC03770


あとはカットしたスペースに収めれば出来上がり。


作業時間約30分。





この電圧計は、プラス配線をアクセサリー電源やON電源、
マイナス線をボディーアースに接続するだけですので
初心者でも簡単に取り付ける事が可能です。
