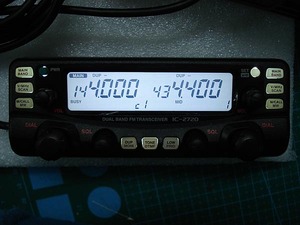

今回のお題はアイコムの車載用無線機「IC-2720」です。
product_photo


ノーマルではオレンジとグリーンに色の切り替えが可能ですが
実はけっこう複雑な構造。
この機能を生かしで打ち替えは無理なので
ホワイト一色に統一してしまいます。



まずは分解して基板を確認。


DSC09179

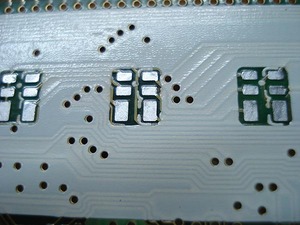

液晶の裏も、ボタンの周辺もLEDを取り外します。


DSC09178

液晶のLEDは基板が複雑になってますね。
単純に打ち替えるだけではうまく点灯できなくなりますが
弊社では回路を解読済みですので、一工夫して対処いたします。





DSC09177

今回使用するLEDは2012サイズです。
定規のメモリと見比べていただければお分かりかと思いますが
全長が約2mmしかございません。
このサイズを手作業でハンダ付けいたします。





DSC09180


上手くハンダ付けができました。
この作業を繰り返して全てのLEDを打ち替えます。







DSC09187

最後に通電させて点灯確認。
液晶パネルやボタン類の作動に不具合が無ければ
これで完成です☆











LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:11時~19時
土曜日:11時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************

mixiチェック

今回のお題はケンウッドの無線機 TM-732 の液晶をLED化です。

DSC08663

何度も作業経験がございますので、スムーズに作業に取り掛からせていただきます。
このブログにも何度も登場してますね。



 DSC08662

純正では液晶部分に電球色の白熱球が装着されておりますので
発色がオレンジ色です。
今風ではないですよね。





DSC08665

無線機を分解、 内部の白熱球を取り出しLEDに交換いたしました。
LED化に伴い、抵抗類も適切な数値に変更しております。
表示文字がホワイトになり、っすっかり今風になりました☆










LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:11時~19時
土曜日:11時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************


mixiチェック

先日のブログ記事「スタンダード無線機C5900の液晶バックライトLED化☆」に引き続き
今回も同機種「スタンダードの無線機C5900」がお題です。

前回の機種は文字(周波数表示等)以外の余白部分の色を変更しましたが
今回は文字部分をカラーをホワイトに変更いたします。



まずはノーマル状態。


 DSC08108

周波数の表示がオレンジ色ですね。
無難なカラーではございますが、いまひとつ、現代風ではありません。



っという訳で、文字部分をホワイトLEDに交換いたします。



 DSC08110

白熱電球4箇所を全てホワイトLEDに交換いたしました。
周波数表示の上下にある表示項目は色の変更こそはありませんが
純正白熱電球時と比較して、レッドもグリーンも鮮やかになりました。



DSC08115

夜間を想定して周囲を暗くしてみました。
綺麗なホワイトですね。

ディマー(照度調整機能)も効きますので
もし明るすぎる場合は、照度を抑えることも可能です。


~~~今回の参考価格~~~

・白熱球→LED交換 4ヵ所:3500円
・抵抗交換 2ヵ所:1000円
------------
 合計 4500円(消費税・送料別)

~~~~~~~~~~~~






LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月曜日~木曜日:12時~19時
金曜日:12時~22時
土曜日:12時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************


mixiチェック

今回のお題は無線機 STANDARDのC5900の照明をLED化です。
3つの周波数帯を傍受できるトリプルバンドのカッコイイやつです。

c5900






DSC08096

純正では液晶のバックランプがオレンジ色をしております。
これは内部に白熱球はむき出しで装着されているからです。





DSC08098



一般的に無線機のLEDの場合はホワイトを選択する場合が多いのですが
今回はグリーンにしてみました。

~~~今回の参考価格~~~

・白熱球→LED交換 4ヵ所:3500円
・抵抗交換 2ヵ所:1000円
------------
 合計 4500円(消費税・送料別)

~~~~~~~~~~~~


白熱球は古くなると切れたり暗くなったりしてきますので
LEDに交換してリフレッシュしてみませんか??









LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月曜日~木曜日:12時~19時
金曜日:12時~22時
土曜日:12時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************


mixiチェック

今回のお題はKENWOODの無線機「TM-V71」です。

product_image_c
液晶のバックランプやボタン類の照明に使用されてる
純正LEDをホワイトに打ち替えます。



まずは無線機本体を分解して、
基板の状態や使用LEDを確認します。


DSC07919



cnt10_a
cnt10_g


この無線機はグリーンとオレンジに照明をカラーチェンジ出来るんですね。

基板上を確認すると、グリーン用とオレンジ用のLEDが並んで設置されております。
オレンジLEDは4極の特殊LEDが使用されておりますので
今回はグリーンLEDを取り外して、ホワイトに交換していきます。


よく見るとスイッチ類の隣接(ほぼ接触)しているLEDが多数あり
スイッチを取り外す必要がございましたので
少し特殊工賃がかかってしまいました。




DSC07977

↑純正のオレンジバージョン



DSC07978

↑打ち替え後のホワイトバージョン

キレイにムラなく照射される様になりました☆


~~~今回の参考価格~~~

・LED打ち替え33ヶ所:13000円
・無線本体分解料金:2000円
・基板上部品(スイッチ等)の分解料金:5000円
・消費税:1600円
・送料:1000円
------------
 合計 22600円

~~~~~~~~~~~~



********************


後日、お客様から受け取りのメールをいただきました。


こんにちは、大変お世話になりました。

無線機届きました。早速取り付け、気持ち良く使用しております。
海外の画像では見たのですが、日本では、白く発光するV71は、たぶん、これ 1台だと思います。
難易度の高いお仕事を、仕上げて頂き、感謝しております。
また、何かで、ご相談に乗って頂ければ幸いです。


********************
