今回のお題はトヨタのランドクルーザープラドのECU修理です。
相変わらずコノ手は修理の依頼が多いですね
これからますます部品も少なくなりますし経年劣化も進むから、
しばらく需要のある修理メニューかと思います。


004

ECUはこんな外観をしております



005

上下のネジを外すとふたが外れ、基板を見る事ができます。






007

008

今回のECU、分解して初めて分かったのですが
以前にどなたがが修理した跡がありました。

ハンダのノリも基板の後処理も出来てないので
おそらく素人さんによる施工かと思います。

今回は不具合が出ていたコンデンサは別の部分ですが
以前の作業部分も状態が悪いので
コンデンサ交換と基板洗浄を行いました



この後、基板上の全てのコンデンサ交換と通電チェック、基板洗浄を行い
防湿防錆加工を施せば完成です♪


----
今回の参考価格
・トヨタ78系ランドクルーザープラドECU修理
 基本料金(コンデンサ9ヵ所全交換)25000円~
 ※価格には消費税/送料は含まれておりません
 ※基板の状態により修理費用の金額が異なります
----









ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回のお題はECU(エンジンコンピューターユニット)の修理です。

いつもは78系ランドクルーザープラドが多いのですが
今回は同じ1KZエンジンが搭載されている185系ハイラックスサーフです。


992220


1KZと言えばトヨタが誇る3リッターディーゼルターボの名機ですね。


「ECUが不調」とメールにて問い合わせをいただきまして
当社まで宅急便にて送付していただきました。

それではさっそく確認してみましょう。

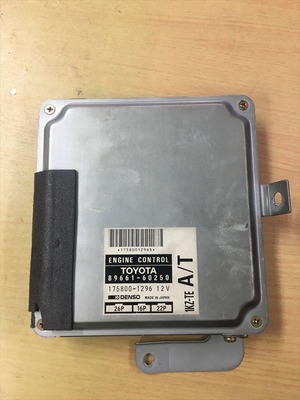

DSC00382


DSC00383


プラドと同じ1KZのATですがECUは違いますね。
コネクターは一緒っぽいですが
本ECUは基板が1枚で三層基板、プラドは2枚の二層基板入っております。



電解コンデンサは7個ついております。
不具合の有無にかかわらず、全部新品に交換いたします。

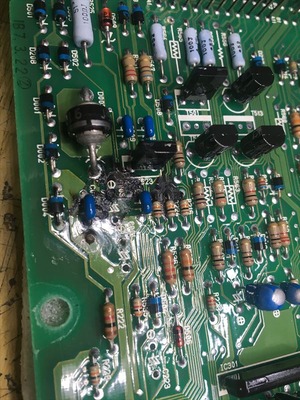

DSC00384

ここは酷いですね。
コンデンサの液漏れが発生、漏れた電解液で基板が浸食されております。

電解液を除去していきますが
それと同時に基板上の回路を1本ずつ手作業で通電確認を行います。






DSC00385

画像の矢印の先、
回路パターンが破断しているのがわかりますでしょうか?
一緒に写っているボールペンの先端の比較していただくとサイズ感が判ると思います。

破断部分はおそらく0.1~0.2mm程度。
目視ではほぼ確認できません。






DSC00386

極細の専用線を用いて回路を修復いたします。
納得がいくまで何度も通電確認を繰り返します

最後に基板に防錆防湿加工を施し作業完了です♪


------
今回の参考価格
ハイラックスサーフ1KZ ECU修理:基本料金25000円~
※価格は税別送料別
※基板の状態により費用が異なります
------


******

決算間近消費税サービスバナー

【ただいま在庫商品全品消費税サービスキャンペーン実施中】
 対象期間は~2月9日(土曜日)まで



日曜特別営業

【2月3日 日曜営業します】
普段は定休日の2月3日(日)は休日臨時営業いたします















ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回のお題は外観からでは判らない内部基板のお話。
見た目は同じでも中身はこんなに違うって内容です


先日、とある中古車屋さんから
前オーナーにてインパネ類を打ち替え済みですが
色も変だし不点灯の箇所もあるので
点検と打ち直しをしてほしいとのご依頼。


早速、パーツ類を分解させていただき基板を確認いたしました。
私の率直の感想は「今まで煙が出なくて良かったね」でした。


おそらく打ち替えたのは素人、または素人レベルの業者。
いずれにしても事故レベルの作業かと思います。

画像にて実例の一部をご案内いたします。

DSC00018

打ち替え時の未熟さで、LEDを溶かしてしまってます
これじゃ不点灯も当たり前。


DSC00023

本来は基板にピタリと密着させるはずが
上記2枚の画像共にLEDが浮いて固定されております。

これは本来指定されてるLEDではなく
大幅にサイズオーバーしたLEDチップを無理やり固定しているのが原因です。
特盛ご飯を子供用の茶碗に盛りつけた様なもので
物理的に密着するはずがありません。




DSC00024

LEDを外してみました
無理やり固定する際に相当な苦労をしたんでしょう。
基板のランド(ハンダが乗る部分)が痛んでしまってます。
これは基板の回路修正(有償)が必要です




DSC00026


当社にて打ち直しをさせていただきました
これが正しいサイズで、基板に密着しております。
画像を比べてみればキレイさが一目瞭然です。





続いては別のスイッチ。

DSC00027


赤マル3ヵ所にLEDがございます
画像からも容易に判断できる様に、ハンダ付けがグチャグチャ。
しかも、左端のLEDをよく見ると・・・


DSC00030

割れてバラバラになってます。そりゃ光らないに決まってます。
それどころか割れた破片が原因で、スイッチが壊れなくて良かったですね。

割れた原因も最初の事例と同じく
適したLEDのサイズを使用していなかった為
スイッチ組み立て時に無理がかかって破損したと思われます。





DSC00031


中央付近のグチャグチャハンダのLEDを外してみると
基板に破損はあるものの、修復自体は必要なさそうなので
クリーニングして新しいLEDに打ち直しします。

DSC00033

この箇所のLEDは特殊で
基板に穴が空いていて裏面方向に光ります
ですのでLEDも裏返して固定いたします。



そして別のスイッチ。
DSC00034
DSC00035


これはj酷い・・・
基板を破損してどうしようもなくなったので
何かの針金を持ってきて通電させてます。
他も回路や端子に触れたら、破損やショート、車輛火災の可能性まで考えらます


DSC00037
DSC00036

この部分にも適したサイズのLEDを用いて、
破損されていた基板回路には専用のすずメッキ線を用いて
回路を修復させていただきました。


-----------

「たかが打ち替え、されど打ち替え」。
予算をかけたくない気持ちは理解できますが
基板を破損して、結果的に高くついたり
車輛を燃やしてしまっては元も子もありません。

LED打ち替えはプロの技。
見えない部分だからこそ、プロショップに依頼しましょう。











ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************



mixiチェック

今回は細かな修理事例を2つご紹介。


まずは人気のSUV シボレートレイルブレーザーのメーター修理です。
メーター内中央下部にあるODO表示が
叩いたり走行中の振動で点いたり消えたりするとの事で
車輛持ち込みでご相談をいただきました。

008


メーターユニット車輛から取り外し、メーターの背面カバーを分解。
複雑な基板の回路を手作業でおっていって接触不良個所を発見。
無事に修理となりました。

同じメーターユニットはシボレーやフォード等、
多数の車種で共通使用されておりますので
様々な車種に応用できそうです。


-------------------


続いては、三菱(スペースギア?)純正キーレスリモコンの修理です。

DSC09953


ボタンを押しても反応したりしなかったり、
インジケーターランプが点いたり点かなかったりするとの事で
お持込にて対応させていただきました。


DSC09949
DSC09950


リモコンを3枚おろしに分解して
回路を手作業にて不具合をチェック。
接触不良個所を発見いたしましたので
修理をさせていただきました。



---------

今回のメーターやリモコン等、基板修理を伴う不具合は
症状は一緒でも不具合の原因は様々です。
原因によっては修理が困難または修理不可と判断させていただく場合もございます。
事前にご了承ください。
