本日のお題は毎度お馴染みトヨタ78系ランドクルーザープラドのECU修理です。

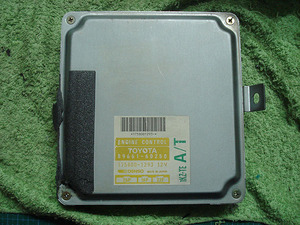

エンジンが始動しないという事でご相談をいただき
修理をさせていただきました。


DSC00150



コンピューターを分解するとこんな感じ!


DSC00138

画像では見にくいですが
電解コンデンサの足元が黒くなっております



DSC00147

コンデンサを外すとこんな感じ。
コンデンサから漏れ出た電解液が基板に広がって
黒く固まってしまっております
これは除去しないといけませんね~







DSC00139

ここは黒くはなってないですが
電解液が基板の内部に染み込んでパターンが浮いていてます
このままでは回路のパターンがボロボロになってしまいます。

DSC00141

表面を剥がして、染み込んだ電解液も除去しました。





DSC00142

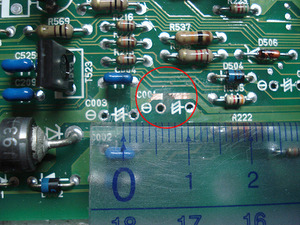

ここにも電解液が不着してますので
洗浄と除去しましょう。


DSC00143

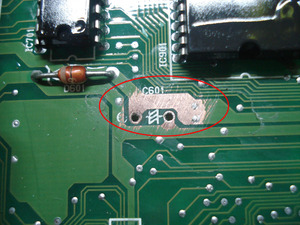

黒くなった電解液を除去すると
既に回路パターンの一部が浸食され断線を起こしてました。

このままでは回路が成り立ちませんので
もちろん修理して通電を確保いたします。



このECUに使用しているコンピューターは全9個。
全てを新品に交換して、電解液の除去と基板洗浄、通電確認を行い
最後に基板の防湿・防錆加工を行えば完成です☆

 ---------
■今回の参考価格
トヨタ78系プラドECU修理
電解コンデンサ全9ヵ所交換:基本料金:25,000円(税別・送料別)
※回路修復や基板洗浄が必要な場合は別途作業費用がかかる場合がございます
 ---------











ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
