今回のお題はホンダのN-BOXカスタムです。
既に他店で加工されたヘッドライト内の一部LEDが不点灯になったということで
修理のご依頼をいただきました。


IMG_6717


実はこのヘッドライト、約2年前にも二次加工のご依頼で入庫しておりました。
その時は「ウィンカーが暗い」とのご相談がきっかけで、
殻割りするとウィンカー以外にも不適合点が見つかました。
その他の状況もお伝えした上で、ご予算の都合でウィンカーのみ当店で二個加工といたしました。


■前回入庫時の状況はコチラ
粗悪品?他店加工品N-BOXヘッドライト再加工(殻割りと検証)


今回はその時に発見済みの「不適合点」が予想通り不点灯になってしまったとの事ですので
修理させていただきます

------





IMG_6718

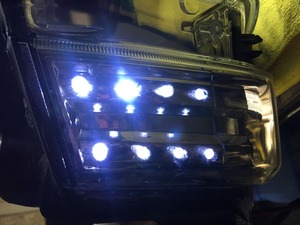

サイド部分に8発の白LEDが埋め込みされております
これが不点灯または微弱発光になっておりました。



この場所でしたら殻割りまで必要無く裏側を切開いたしました
IMG_6719

前回入庫時のブログでも触れておりますが
LEDの固定はホットボンドが使用されております
画像の左右の違いはありますが、前回の比べてホットボンドの盛りが少なく感じるので
真夏の炎天下で溶けたのかと予想されます







それ以上のこの箇所、何が問題かというと・・・
IMG_6722

向かって右側がプラス(ピンク線)、左側がマイナス(白線)となっておりますが
本来、必ず組み込まれなければならない抵抗器(または準ずるもの)が組み込んでありません。
また上下の段に分かれて白LEDが4個直列で接続されております
この点もあり得ない繋ぎ方です。



大まかに説明しますと、白LEDは1個あたり3Vの電圧を消費します
通常、自動車は12Vですので
「3V×直列4個=12Vだから抵抗なんて必要ないのでは?」と考えがちなのですが
これでは電圧面はクリアできても、電流面をクリアできておりません
またエンジン作動中にオルタネーターが作動すると12Vを大幅に超える電圧が流れますので
この回路ではLEDにとって過電圧状態、短時間で不点灯になる予想はついてました

前回のブログでも触れましたが
このヘッドライトを制作したのは知識の乏しい素人さんかと思います




その後、適切な回路と適切な抵抗器を組み込み、
新しいLEDに入れ替えて作業完了です。

IMG_6724





他店加工ヘッドライトの二次加工や修理も承ります!
その際に、殻閉じされた方法や材料によって再殻割りが出来なかったり
内部の加工し直しが入る恐れもあり、作業費用は高額になりがちです
結果的に、一から当社で制作した方が安く上がるケースもございます











ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry

~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
電話:011-206-1614
※作業時や接客時には電話に出られない場合がございます


■営業時間
月~金曜日:10時~18時頃
土曜日:10時~16時頃
定休日 日曜日・祝日 臨時休業有り
********************************************
















mixiチェック

問屋さんの商品入れ替えにつき
お買い得特価の工作用配線が入荷いたしました

hiasen

サイズは0.08sq(AWG28)、長さは1巻あたり50mです
細線ですがLED工作時は十分な太さです
細い分だけ配線は柔らかく狭い箇所でも取り回しが楽です

金額はなんと300円!(税別)

配線色はアソートの為、指定はできませんが
できるだけ被らない様にバラバラのカラーにて発送させていただきます


昨年入荷時にもあっという間に完売してしまいました
今回も完売が予想されますのでお買い求めはお早めに!


ご注文は↓コチラ↓











ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************




mixiチェック

朝から雷が鳴り響いている札幌ですが
明日(6月23日)は札幌市北区茨戸にて開催される
「ハイエーススタイルミーティングin北海道」に参加いたします

20190612-6026


ハイエースとNV350ばかりの車種限定イベントではございますが
道内のユーザーはもちろん、本州からも有名メーカーやデモカーが登場いたします

当店もブース出店いたしまして
商品全品消費税サービスにて販売させていただきます







005



目玉商品といたしましては
4型ハイエース純正ヘッドライト(中古品・LEDコンピューター無し)をベースに
インナーブラック+イカリング+ウィンカーLED(シーケンシャル無し)
この仕様で90000円+消費税=97200円にて販売!

もちろんイベント時にお買い求めなら消費税はサービス!

しかも今装着されているヘッドライトは後日下取りもさせていただけます!






007

また震災復興チャリティオークションには
4型純正テールランプをベースにワンオフフルLEDテールを出品。
ウィンカーはシーケンシャルリレー内蔵で流れます!
皆さんふるって入札してください!




明日の当日もあいにくの天気になりそうな予報ではございますが
一日いっぱい、ハイエースライフを満喫いたしましょう!










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************









mixiチェック

今回のお題はBMWのF20に装着されております純正LEDテールの修理です

テールランプのみ送付いただきましたが おそらく118iかと思います

K0000293700
※BMWに詳しくないので上記画像がF20ではないかもしれません


初めて分解するテールランプですので
まずは外観からじっくりと観察。

裏側を切開ではLEDの基板までアクセスできなさそうでしたので
レンズの縁から殻割りといたしました。



009

分解したらこんな感じになっております


基板は薄いフィルム基板ですので
熱をかけ過ぎず、かといって強引に剥がさず、
繊細な作業が必要です。




011

不点灯だったLEDを打ち替えました





002


全て点灯する事を確認したら
レンズを装着して、防水コーキングを入れて完成です♪




もっとスムーズなアクセス方法があるかもしれませんが
初めて分解するテールランプは、いつも時間がかかります



---今回の参考価格---

BMW F20純正LEDテール修理:15000円(消費税別)

---------------------------
