今回のお題はトヨタ10系アルファードです
ヴァレンティ製のLEDテールランプが装着されておりますが
「ブレーキランプ点灯時に照度が低い」とのご相談をいただき
遠方より送付にて修理のご依頼をいただきました

早速状況の確認です。

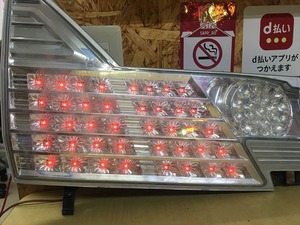

↓まずはスモールランプ点灯時↓
IMG_6896


↓続いてブレーキランプ点灯時↓
IMG_6897


スモールランプよりブレーキランプの方が暗くなってしまってます




テールランプを分解して原因を追究、
対象箇所の部品を交換いたしました


↓修理後のブレーキランプ点灯時はコチラ↓
IMG_6898


しっかりと明るく光る様になりました

~~~今回の参考価格~~~
・LED不具合修理(ブレーキランプ照度不足) 10000円(消費税・送料別)
~~~~~~~~~~~~


このモデルは構造上、内部に水が浸水しやすく
不具合の症状が同じでも原因がさまざま考えられます
原因によっては内部点灯基板の一部を作り直す必要がございます。









ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry

~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
電話:011-206-1614
※作業時や接客時には電話に出られない場合がございます


■営業時間
月~金曜日:10時~18時頃
土曜日:10時~16時頃
定休日 日曜日・祝日 臨時休業有り
********************************************


mixiチェック

今回のお題はホンダのN-BOXカスタムです。
既に他店で加工されたヘッドライト内の一部LEDが不点灯になったということで
修理のご依頼をいただきました。


IMG_6717


実はこのヘッドライト、約2年前にも二次加工のご依頼で入庫しておりました。
その時は「ウィンカーが暗い」とのご相談がきっかけで、
殻割りするとウィンカー以外にも不適合点が見つかました。
その他の状況もお伝えした上で、ご予算の都合でウィンカーのみ当店で二個加工といたしました。


■前回入庫時の状況はコチラ
粗悪品?他店加工品N-BOXヘッドライト再加工(殻割りと検証)


今回はその時に発見済みの「不適合点」が予想通り不点灯になってしまったとの事ですので
修理させていただきます

------





IMG_6718

サイド部分に8発の白LEDが埋め込みされております
これが不点灯または微弱発光になっておりました。



この場所でしたら殻割りまで必要無く裏側を切開いたしました
IMG_6719

前回入庫時のブログでも触れておりますが
LEDの固定はホットボンドが使用されております
画像の左右の違いはありますが、前回の比べてホットボンドの盛りが少なく感じるので
真夏の炎天下で溶けたのかと予想されます







それ以上のこの箇所、何が問題かというと・・・
IMG_6722

向かって右側がプラス(ピンク線)、左側がマイナス(白線)となっておりますが
本来、必ず組み込まれなければならない抵抗器(または準ずるもの)が組み込んでありません。
また上下の段に分かれて白LEDが4個直列で接続されております
この点もあり得ない繋ぎ方です。



大まかに説明しますと、白LEDは1個あたり3Vの電圧を消費します
通常、自動車は12Vですので
「3V×直列4個=12Vだから抵抗なんて必要ないのでは?」と考えがちなのですが
これでは電圧面はクリアできても、電流面をクリアできておりません
またエンジン作動中にオルタネーターが作動すると12Vを大幅に超える電圧が流れますので
この回路ではLEDにとって過電圧状態、短時間で不点灯になる予想はついてました

前回のブログでも触れましたが
このヘッドライトを制作したのは知識の乏しい素人さんかと思います




その後、適切な回路と適切な抵抗器を組み込み、
新しいLEDに入れ替えて作業完了です。

IMG_6724





他店加工ヘッドライトの二次加工や修理も承ります!
その際に、殻閉じされた方法や材料によって再殻割りが出来なかったり
内部の加工し直しが入る恐れもあり、作業費用は高額になりがちです
結果的に、一から当社で制作した方が安く上がるケースもございます











ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry

~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
電話:011-206-1614
※作業時や接客時には電話に出られない場合がございます


■営業時間
月~金曜日:10時~18時頃
土曜日:10時~16時頃
定休日 日曜日・祝日 臨時休業有り
********************************************
















mixiチェック

今回のお題は当店でもお馴染みヴェルファイアの純正LEDテール修理です

IMG_6565

IMG_6566

左側(助手席側)リアゲート純正テールの左下角が不点灯なってます

早速修理にとりかかりますが
その前に裏側を見て気づいた点が...

IMG_6568

純正には存在しない黄色の配線。
これはブレーキLEDを無理やり4灯化させる配線です。

IMG_6569

分解してみるとやはりそうでした。
重要な基板を介さないで直接LEDに入力されてます

この方法で配線しますと、LEDが過電圧状態になる為
球切れや不点灯に陥る恐れがございます
ですので4灯化はやめましょう。



完成後の画像はこちら

IMG_6572

IMG_6573



回路の構造上、1か所の不点灯でも4個のLEDが交換となります

これでまた気持ちよく乗れますね。


~~~今回の参考価格~~~
・LED不具合修理(4ヵ所) 6500円(消費税・送料別)
~~~~~~~~~~~~










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry

~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
電話:011-206-1614
※作業時や接客時には電話に出られない場合がございます


■営業時間
月~金曜日:10時~18時頃
土曜日:10時~16時頃
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回のお題はBMW E90純正テールランプのLED不点灯修理です

ウィンカー部分の内側一列が不点灯に、
かつ、全体が暗くなったり点滅したりと、不安定の為
修理のご依頼をいただきました

IMG_6100_R








分解修理して必要箇所のLED交換、
その他、点灯回路の一部部品を交換して
無事に正常点灯するようになりました

IMG_6104_R


~~~今回の参考価格~~~
・LED不具合修理/点灯回路部品交換 13000円(消費税・送料別)
~~~~~~~~~~~~










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry

~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
業者様向け専用ダイヤル:011-206-1614
※個人のお客様は公式LINEまたはメールフォームよりお問い合わせください
※作業時や接客時には電話に出られない場合がございます


■営業時間
月~金曜日:10時~18時頃
土曜日:10時~16時頃
定休日 日曜日・祝日 臨時休業有り
********************************************

mixiチェック

今回のお題はトヨタ20系ヴェルファイアの純正LEDテールランプ不点灯の修理です

gz_img_l

20系のアルファード/ヴェルファイアも新車発売から11年
そろそろLEDテールにも不具合が起きてくる個体も出ております


ヴェルファイアはリアゲートに設置してある三角形のテールに不具合が出やすく
今回も一ヵ所のLEDが不点灯との事でお持込いただきました。

修理前の状態は↓コチラ。
010

012


緑マル内のLEDが不点灯時々微弱点灯になっております
これはLEDの交換が必要ですので
分解して新しいLEDを打ち直します


修理後は↓コチラ
016


全てのLEDが点灯する様になりました

このテールランプは構造上4個のLEDで1ユニットになっており
1ヵ所切れると残りの3個にも負担がかかっておりますので
4個のLEDを同時に交換をオススメいたします♪
