今回のお題はトヨタ20系ヴェルファイアの純正テールランプ修理です
リアガーニッシュに装着されている菱形のやつですね



純正部品ながら不点灯の症状がよく発生いたします
走行している車両を見ても不点灯になってる車体を見かけますね

毎回同じ部分なので製造上の理由があるのかもしれませんが詳細は不明です

LEDテールランプは一部分の不点灯でも車検不合格となりますので
早急に交換や修理が必要です。




修理前の点灯状態はコチラ↓


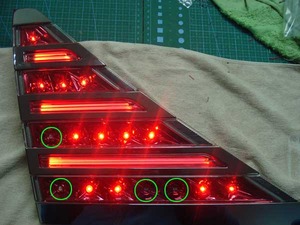

緑色の丸印の3ヵ所が不点灯になっております

このテールランプは基板の構造上、4つのLEDが1ユニットになってますので
不点灯箇所が1～3ヵ所でも4ヵ所同時の交換が望ましいです

またテールランプ本体から基板を取り出すにはトルクスレンチと呼ばれる
少し特殊な形状をした工具も必要です。





修理後の画像はコチラ↓




撮影の角度の関係で照度がバラバラに見えますが
肉眼ではしっかり同じ照度で光っております

これで車検も無事に通過できますね。


～～今回の参考価格～～
20系ヴェルファイア純正テール不点灯修理：6500円（税別）
～～

---

～～～ LED FactoryのSNSが稼働中 ～～～
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載！
今すぐフォローしよう

・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
～～～～～～～～～～～～～～～～～～～

********************************************
　
Custom LED Shop　LED Factory
led@led-factory.jp
http://www.led-factory.jp/

　株式会社　ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47　ロワールN4　1階
電話：011-206-1614
※作業時や接客時には電話に出られない場合がございます

■営業時間
月～金曜日：10時～18時頃
土曜日：不定休
定休日　日曜日・祝日　臨時休業有り
********************************************

タグ ：

#トヨタ

#TOYOTA

#札幌

#北海道

#アルファード

#ヴァルファイア

#純正テールランプ

#LED

#LEDテールランプ

#修理

昨日のブログに取り上げたヴェルファイアのヘッドライトワンオフ加工ですが
本文中にも書いた通り他店？個人？制作されたワンオフヘッドライトでした。




まだ読んでない方はコチラをクリックしてください↓
http://led.blog.jp/archives/52273548.html


当初は「レンズの傷が酷いから何とかしてほしい」とのご相談でしたが
現物を拝見して加工前に点灯チェックしていくにつれて多数の不良個所が見つかりました。
それらを修正していくと、ほぼ全ての配線をやり直しとなり、
その加えてオーナー様の希望を盛り込んだワンオフ加工制作となりました。


他店制作・当店制作品は、工場で制作される既製品ではないので
加工時の細かな傷や基板のチリのズレ、使用経過による球切れを完全に無くす事は不可能です。
しかし制作の過程で回路や配線方法を工夫して、できる限りのトラブルを防ぐことは可能です。
それすら惜しんだり、そもそも電子工作の基礎が無い制作物は
もはや【粗悪品】と言わざるを得ません。



前置きが長くなりましたが、今回の粗悪箇所を見ていきましょう。




これは純正ハイビームが装着される部分でHB3のソケットが刺さるようになってます
この穴から3連プロジェクターのホワイトアイの配線が出されてましたが
穴が開きっぱなしでしたので、このままでは水が浸入します
オークションやフリマサイトで販売されている粗悪品ライトはこのパターンが多いです。






続いてはロービームの裏蓋を外して中身を除いた部分。
赤と黒のむき出し配線が見えます。どこにも繋がってません。
オーナー様が「イカリングが光らない」と言っておられました。
そりゃそうですよね。どこにも配線が繋がってないんだから。






続いてはヘッドライト裏側の配線の一部。
純正配線を切ってギボシが付けられております
ここで注目したいのがギボシの向き。
この配線は車体側でなくヘッドライト側の配線ですので
電気の流れを考えるとギボシのオスメスが反対です。

ギボシの装着方向に向きがあるって知ってましたか！？




次は殻割りをしてウィンカー部分を取り出してみましょう。




まずは赤丸部分。上記でもふれたギボシの向き。
ここはギボシの向き自体はあってるが、チューブの使用方法が間違ってます。

T10ソケット側のギボシは、オスメスそれぞれ付いてますが
絶縁チューブが何故か両方共にオス用(笑)。
これですと通電中に、万が一、プラス側のギボシが抜けて、
他の回路や配線、アースに接触するとショートします
最悪の場合は車両火災に至るケースも考えられます




そして青丸部分。この中にはカーボン抵抗が1本だけ接続されておりました。
このカーボン抵抗を使ってウィンカー回路の電流制御を行っております。

このウィンカー基板には、縦に4個のLEDを1ユニットとして、
全部で17ユニットに分かれております。
基本では「1ユニットに1個の抵抗器」を接続しますが
全てのユニットにかかる電圧電流が同条件に限って言えば、
今回のように1本の抵抗器にまとめる事が可能です

これを「合成抵抗」と呼びます。

そもそもLEDは個体差があって当たり前。
全てのユニットで同じ電圧電流になることはありません。
余裕を持った抵抗値を設定すれば合成抵抗でも可能ですがその分LEDが暗くなります。

また合成抵抗にした分、その一本の抵抗器には大きな負担がかかります。
その負担分も計算して抵抗器を設定する必要があるのに
今回使用されていた抵抗器は、負担をクリアする事の出来ないチョイスでした。

おそらくこの基板を使い続けると、
個体差で弱いLEDのユニットが不点灯になるのをきっかけに、
次々とLEDが不点灯になっていくか、
抵抗器自体が負担に耐え切れず、熱で破裂すると思います。


やはりこのヘッドライトの製作者は電気の基礎知識が無い「素人作品」ようです。







T10ソケット部分のハンダも雑です。
一見しっかりと固定されている様に見えますが
中身がスカスカの芋ハンダですので
走行中に配線が抜ける可能性が高いです。








そして最後。
殻割りして内部をのぞくと埃で黄色くなってました。
これは殻閉じ時にしっかりと下処理して作業に取り掛からなかったのと
配線取り出し部分の防水処理が全くされていなかったので
大量に水が浸入したせいです。



「安いには安い理由」があります。

フリマサイトやオークションでは
安価なワンオフヘッドライトもたくさん出品されております。

制作費は材料費や人件費、制作時間数を考慮して計算いたします
安く販売するには安く作る必要があります。
安く作ろとすると、何かしらの手抜きをする必要があり、
出来上がったのが粗悪品となり
それを購入して使用すると最悪なケースも考えられます。

愛車を輝かせるも死なせるも、あなたのチョイス次第。
あなたならどこでヘッドライトを制作依頼しますか？

---
