今回のお題は毎度お馴染み78系ランクルプラドのECUです。
市内の中古車販売店様から修理のご依頼をいただきました。

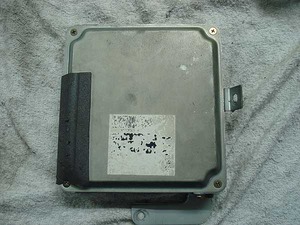

DSC00371

外観のシールが剥がれてしまっておりますが
78系ランクルプラド 1KZエンジン専用ですね。


DSC00379

分解すると基板が2枚構造ですのでATという事もわかります。


基板の状態をよく確認してみましょう。

DSC00374
DSC00375

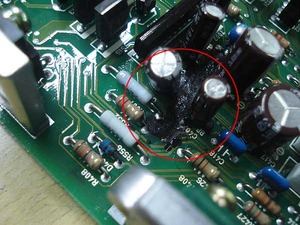

なかなかの電解液も漏れようです(笑)
基板上が黒くなっている部分が電解液が漏れた証拠です。

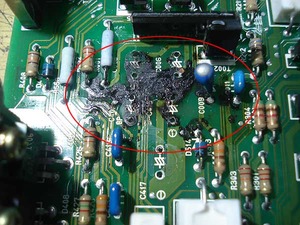

DSC00376

こちらはコンデンサを既に取り外しておりますが
状態はかなり酷い&広範囲にわたっております。




漏れ出た電解液を放っておきますと
どんどん基板が浸食されていきますので全て除去いたします。
それと同時に回路パターンを手作業で一本一本チェックしていきます。

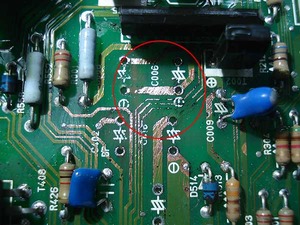

DSC00378

こちらは酷いですね。
銅色をした部分が回路のパターンで電気が流れております
目視で見るだけでも浸食で消えてしまっている箇所が多々あります。
これらも全て手作業で繋いで通電を確保していきます。





DSC00381

DSC00380

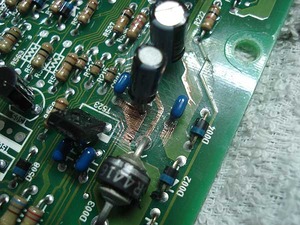

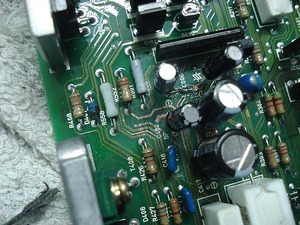

全ての回路の修復が終わりましたら
新品の電解コンデンサを取り付けて完成です♪

 ---------
■今回の参考価格
トヨタ78系ランドクルーザープラドAT用ECU修理
電解コンデンサ全9ヵ所交換:基本料金:25,000円(税別・送料別)
※回路修復や基板洗浄が必要な場合は別途作業費用がかかる場合がございます
 ---------




6b8b97f0

そして2月9日(土)まで期間限定で消費税サービスもやっちゃいます!
対象は店内在庫商品を現金決済またはPayPay決済していただいたお客様、
そして通信販売でも銀行振込決済いただいたお客様は対象です
お得にお買い物ができるチャンス!この機会をお見逃しなく


※取り寄せ商品および期間前にご予約いただいた商品は対象外です。
Web上で在庫があっても実際に店頭在庫が無い場合は対象外となります。
予めご了承ください










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************







mixiチェック

今回はトヨタ78系ランドクルーザープラドのECU修理です。
この車両はATが多いのですが
今回は珍しくMT車の修理が入っております。



DSC00359

これがECU本体ですね。
助手席正面のグローブックス上に入っていたと思います。

貼り付けられたシールにもM/Tと書いておりますね
AT車用はもちろんA/T書かれています。





中身はどうでしょう。

DSC00354

基板が1枚だけ入っております
AT用は2枚入っておりますし、
基板自体の回路もまったく異なります。



DSC00356

DSC00357

今回の不調の原因はこれらですね。
コンデンサ液が漏れで基板が黒くなっております
コンデンサの一部は浸食されて、電極が取れてしまっております。
これでは正常に動作するはずがございません。

同規格の新品に交換して完成です。










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************

mixiチェック

本日のお題もランクルプラドのECU修理です。

前回に続いてMTですね。

f5edfe88


今回は数年前に一度不具合を起こし
その際には電気に別業者に修理されていたそうなのですが
今回、また不具合が再発。
再び前回の業者に持ち込むも、改善されなかったということで
当社にお持込いただきました。


それでは分解して中身を確認してみます。



df835984

たしかにコンデンサは全て交換されております。

しかし、前回液漏れした部分の処理が中途半端で
防湿防錆処理もされておりません。
(赤マル内)








286f3aa8


不具合の原因を発見いたしました。

写真では判断しにくいのですが
赤矢印の先端部分で
基板回路が0.1~0.2mm程度、断線しております

おそらく前回作業時に漏れ出た電解液の除去か不完全で
その後に基板を侵食、破断が発生したのかと思います

この部分は補助材を用いて回路を繋げて通電を回復させました。





0b4bb82e


また基板チェックの際に発覚したのですが
前回交換された電解コンデンサも
数値こそあっているものの、
特性が違うコンデンサが装着されておりましたので
正常な特性のコンデンサに交換をさせていただきました。
これも不具合発生の一因かもしれません。


最後はいつもの様に防錆防湿処理を施して作業完了です☆



 ---------
■今回の参考価格
トヨタ78系プラドMT用ECU修理
電解コンデンサ全8ヵ所交換:基本料金:25,000円(税別・送料別)
※回路修復や基板洗浄が必要な場合は別途作業費用がかかる場合がございます
 ---------










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************











mixiチェック

今回のお題はトヨタ78系ランクルプラドのECU(エンジンコンピューターユニット)修理です。

DSC00105



025

当ブログにも何度も登場しておりますし
記事として取り上げなかった修理も含めると
毎週の様に全国から修理のご依頼をいただいております。

今回は不具合の症状こそ、たまに出る程度ですが
点検も兼ねて当店にお持込いただきました。


早速、ECUを分解してみましょう。


DSC00101


定番の電解コンデンサ液漏れを発見いたしました。

しかし過去に修理したケースを考えると漏れの範囲が非常に小さい。
「この程度で不具合は出るかな?」とも考えつつ念入りにチェックを進めていきますと・・・






DSC00103

発見いたしました!不具合箇所。

画像では見えにくいかもしれませんが
赤矢印の先に0.1~0.2mm程度の断線箇所を発見。

精密作業用の極細カッターの刃とのサイズを比較してもらえれば
不具合箇所の小ささがわかっていただけるかと思います。

もちろん肉眼ではよほど目を凝らさなくては見つける事ができません。


断線箇所を専用のリペア材を使って修復、回路状態を確認。
その他のかい離も念入りのチェックを重ね、断線・通電不良が無いことを確認。


この後、基板洗浄と防錆防湿加工を施して作用完了です。


 ---------
■今回の参考価格
トヨタ78系プラドECU修理
電解コンデンサ全7ヵ所交換:基本料金:25,000円(税別・送料別)
※回路修復や基板洗浄が必要な場合は別途作業費用がかかる場合がございます
 ---------









ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回のお題はトヨタランドクルーザー200系の
室内各所LED打ち替えです

013


トヨタ特有の野暮ったい純正色を
ホワイトを中心としたスッキリしたカラーに打ち替えていきます


打ち替え後の画像は↓↓↓こちら↓↓↓


011
リアヒーター


001
純正マルチ・オーディオ周辺


002
シフトレバー周辺


004
プッシュスタートボタン周辺



005
ロッカースイッチ



006
ルームランプに内蔵されているスイッチ



007
ステアリングスイッチ



009
パワーウィンドウスイッチ



010
ステアリング右側のロッカースイッチ類
ETCも特殊工具を用いて分解、打ち替え済みです



ランクル200系はグレードや年式によって装備が異なります
内容(打ち替える個数)によって金額に異なります
