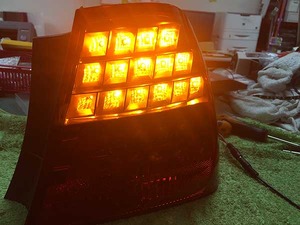

今回のお題はBMWの純正LEDテール不点灯修理です

当ブログにも何度も登場しておりますE90ですね。

e2d86a08

(※画像は拾い画像です。BMWに詳しくないのでE90ではないかもしれません)


不具合の定番(!)でLEDウィンカーの一部が不点灯になってしまいましたので
分解して修理いたします。


002



すでにテールランプの一部を分解して
内部のウィンカー基板を取り出しております。


左から二列目のLED3箇所が不点灯となっております(緑丸印部分)



修理後はコチラ!

005

LEDを交換して何度も試験点灯を重ね、
テールランプに組み込みを行います

この状態で長時間点灯してみて
不具合が発生しなければ作業完了です。

~~~今回の参考価格~~~
・LED不具合修理(3箇所以下):3000円
・テールランプ分解/再組み立て作業:6000円
----
 合計 9000円(消費税・送料別)
~~~~~~~~~~~~










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************



mixiチェック

先日、とある呑み屋さんが開催されたイベントに参加させていただきました。
車関係でもなくLED関係でもないまったく別の集まり。

そんな中、バーカウンターに座って、
隣の座った初対面の男性とお話をさせていただいたところ
偶然にも本ブログのヘビー読者様でしたヽ(^。^)ノ

特に宣伝もしていないブログをいつも読んでいただきありがとうございます!
そして、新年からサボり気味なので、もうちょっと気合を入れて書いていきます。


☆☆☆☆☆

945193f6

さて、今日は工場から荷物が届き
欠品または在庫が少なくなっていたLEDバルブが再入荷いたしました



入荷した商品をご紹介させていただきます

3e9832fa73

T10ウェッジ1チップ 6LED白ホワイト2個セット 980円税別


bd9d27fb

HB4ソケット80WホワイトLEDフォグランプ2ヶセット  2380円税別



80W赤1

T20ウェッジ80W赤LEDダブル球2ヶセット【無極性】 2380円税別


T20ダブル球80W白1

T20ウェッジ80W白ホワイトLEDダブル球2ヶセット無極性 2380円税別


入荷をお待ちいただいたお客様


大変お待たせいたしました!



商品の購入は下記リンクからも可能です



















LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************


mixiチェック

本日は暴風雪で近所のコンビニに行くにも遭難しそうな勢いですね。
作業員と作業車両の安全を考慮して屋外作業は中止させていただきました。


さて、ただいまオデッセイのリアガーニッシュ加工中でございます
DSC09855
DSC09857
DSC09856


先週、8割程度の完成までいったのですが
LED点灯回路に設計上の不具合がある事が発覚!
再度、組み付けた一部の部品を分解し、回路を再設計、
必要な部品を取り寄せ、7割程度まで出来上がってきました。

予想よりも随分と複雑な回路が必要で、
これからまだまだ手間のかかる作業が続きます。











LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************


mixiチェック

今回のお題はスズキのスイフトです。

 132614
社外LEDテールのブレーキランプ部分が一部不点灯との事で
持込みいただきました。


では、確認してみましょう。

DSC07302
DSC07303

グリーン丸印の部分2ヵ所のLEDが不点灯になっております。


それでは修理開始!


テールランプ裏側から分解して基板を取り出します。

DSC07304

不点灯箇所のLEDを確認しつつ
基板の回路を解析して、不具合のあるLEDを交換します。

DSC07306

全て正常に点灯する様になりました。





DSC07311

基板をテールランプ本体に戻し
防水用のコーキングを施せば完成です。



~~~今回の参考価格~~~

・LED打ち替え・交換:3,000円
・テールランプ分解作業:3000円
----
 合計 6000円(消費税・送料別)
~~~~~~~~~~~~



最近の多いお問い合わせの中で
「LEDテールの修理にはどれ位の時間がかかりますか?」 との質問がございます。


テールランプの内部構造や分解する時間、難易度、
不具合原因の判別時間にもよりますが
1~1.5時間程度で作業が終了できる場合が多いです。

しかし、防水用のコーキングが乾くのに半日以上かかりますので
可能であれば24時間程度はお預りさせていただきます。

もし直接引き取りの場合は、コーキングが半乾きでもよければ
最短3時間程度で引き渡しができる場合もございます。







LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月曜日~木曜日:12時~19時
金曜日:12時~22時
土曜日:12時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

本日のお題は二本立て。

まずは10系アルファードの社外品LEDテール修理。
札幌市内の自動車販売店様よりご相談をいただきました。

 DSC07263

右側のリングに一部(LED3個)が不点灯になっちゃってますね。

って事で早速テールランプを分解して内部基板を取り出します。




DSC07265


不点灯のLEDを個別に通電チェックしていくと
あれ?全てのLEDが点灯します。


基板のパターンを解析して、さらに細かなチェックをしてみると
原因を突き止めました!

チップタイプの抵抗器が不具合を起こしており
その影響でLEDに電気が流れておりませんでした。


DSC07266

同形状のチップ抵抗は在庫がございませんでしたので
通常のカーボン抵抗にて代用。
抵抗値は合わせてありますので、問題ありません。


DSC07274

テールランプ内に基板を取り付け、組み立て。
通電すればバッチリ点灯しました。



-----☆☆☆


続いてのお題は20系クラウンのコンソール内スイッチのLED打ち替えです。

DSC07261

ATシフトレバーの下部に取り付けられているスイッチですね。


DSC07260

基板を取り出せばこんな感じ。




DSC07256
純正は トヨタに"よくある"ボヤッとしたグリーンですので・・・




DSC07257
DSC07258
DSC07259

オーナー様のご希望により、スイッチの表示ごとにLEDの発色を変えてみました。




-----☆☆☆
