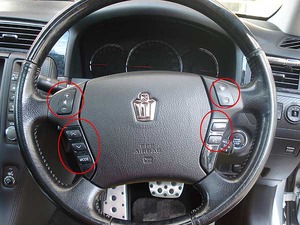

本日の作業は、18系クラウン、
ステアリングスイッチのLED打ち替えです。

純正では暗~い緑色ですが
スッキリハッキリのホワイトの打ち替えます。


DSC04701

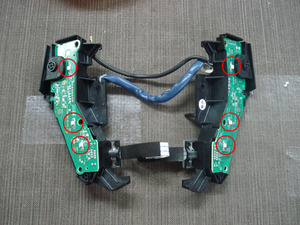

使用LEDは3528サイズのSMD LEDが6か所ですので
打ち替えとしては、比較的、簡単な内容です。



しかし・・・



ハンダごて二刀流でも
純正LEDが、なかなか剥がれてきません。

これは他の車種では、あまり見られない現象です。

あまりLEDを熱し過ぎると
周りのランド(基板用の電極)まで焼失してしまいますので
慎重に熱してきます。

純正LEDは再利用できませんので
「LEDは壊れてもランドは消失するな!」と心がけてください。


DSC04697

無事に打ち替えが完了しました。

昼間だったので、LEDの光がよくわかりませんが
白くスッキリハッキリに変更できました。
