今回のお題はヴァレンテイ製の日産C25セレナ専用LEDテールの修理です。
ウィンカー部分の一部が不具合が発生しているとの事、
お近くのお客様でしたので直接お持込いただきました。




DSC08690
DSC08691

 通電確認してみます。

ウィンカーLEDが9発あるうち、
縦中央の3発は不点灯。
縦左側は、かろうじて点灯しておりますが、明らかに照度が低いです。





修理後の画像は↓↓↓コチラ↓↓↓

DSC08699

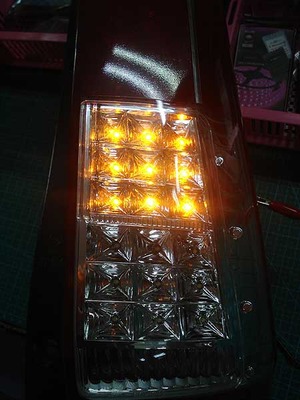

全てのLEDが均等に点灯する様になりました。


 ~~~今回の参考価格~~~
・LED不具合修理(6箇所):4500円
・テールランプ分解/再組み立て作業:6000円
----
 合計 10500円(消費税・送料別)
~~~~~~~~~~~~










LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:11時~19時
土曜日:11時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回のお題は日産セレナ(C25?)の純正ハイマウントストップランプです。

純正でLEDを採用しているブレーキランプやハイマウントストップランプは
1個でも球切れすると車検は通りません。
しかも今回の車両は新品で30000円近くするそうですので
修理をさせていただく事になりました。


まずは通電して状況を確認いたします。



DSC07535


全6個のLEDのうち
右から3番目が消灯?微点灯?になっております。
その他のLEDも弱く点滅していたり、光り方が不安定です。


当初は切れてしまったLEDのみを交換予定でしたが
内部回路の特性上、現在は点灯している他のLEDにも影響が出そうでしたので
基板ごとイチから制作させていただき、
全て新品のLEDに交換しました。






DSC07537

防水処理も終わって通電して最終確認。
全てのLEDがムラなく均一に光っております。


******

純正LEDテールやハイマウントは、球切れしにくさのメリットはありますが
1球でも球切れしてしまいますと、
ディーラーや一般の修理工場では交換以外の修理方法はございません。

社外品はもちろん、純正LEDの修理・交換もLED Factoryまでお任せください☆






LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月曜日~木曜日:12時~19時
金曜日:12時~22時
土曜日:12時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************






mixiチェック

今回のお題は日産セレナ(C25? C26?)社外LEDテールの不点灯修理です。

337f087f


スモール/ブレーキランプの一部が不点灯との事で
修理のご依頼をいただきました。






早速、通電して点灯チェック!

DSC07173

 おっ!



DSC07176


おおっ!




スモール/ブレーキの最上段のLEDが点灯しておりません。

このままではカッコ悪いのはもちろんですが
車検もパスできません。



今回も裏側の最小限の箇所をくりぬき
不点灯だったLEDを交換して修理いたします。

DSC07177

DSC07178


これで全てのLEDが点灯する様になりました。


~~~今回の参考価格~~~

・LED打ち替え・交換:3,000円
・テールランプ裏切開・分解作業:3000円
----
 合計 6000円(消費税・送料別)
~~~~~~~~~~~~

この程度の作業であれば 20分位で修理が完了いたします。


純正・社外問わず、LEDテールは
部分的にLED切れしても、なかなか気が付きません。

時折、LED切れがないか愛車をチェックいたしましょう。






LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月曜日~木曜日:12時~19時
金曜日:12時~22時
土曜日:12時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************



mixiチェック

今回のお題は日産のC26セレナです。
こんな車ですね。

serena

作業内容はフロントとリアのエアコンパネルの
LEDを打ち替えました。



DSC06810
DSC06813

初めて作業した車両ですが
チップLEDのサイズも小型ですが
基板の仕様?素材?の関係か
ハンダが非常に融けにくく、
かと言って、長時間、ハンダを当てるとLEDが焼けてしまいます。

LEDの数こそは少ないですが
初心者には難易度の高い(特にフロントのエアコンパネル)基板ですね。







~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~

コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!

今すぐフォローしよう


・Twitter

https://twitter.com/#!/LED_Factory


・Facebook


https://www.facebook.com/LEDfactory.jp


~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp

http://www.led-factory.jp/

 株式会社 ART PASTE


060-0004

  北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階

  Tel:011-206-1614


■営業時間

  月曜日~木曜日:12時~19時

  金曜日:12時~22時

  土曜日:12時~18時

  定休日 日曜日・祝日 臨時休業有り

********************************************



mixiチェック

C26現行セレナのエアコンパネルのLEDをご自身で打ち替えた際に
液晶部分のLED6個(画像緑線部分)が不点灯になったとの事で
お客様より持ち込み作業依頼をいただきました。


DSC03981





北海道札幌市は一昨日に初雪がふり
運転中もヒーターが欠かせない季節になりました。

もちろん車体からエアコンパネルを取り外すと
ヒーターを使用する事ができません。

長時間、パネルをお預かりしますと
お客様の運転にも支障が出てしまいますので
2時間程度だけお時間をいただいて
一気に作業にかかりました。






見た目での判断はLEDの向きが、基板のマーキングとは反対向きの箇所が数箇所。

「これが原因か?」っと思いましたが、他にも有りそう。

チップLEDの点灯や導通を確認する場合は
「SMDテスター」があれば便利。

 item_490_1






正常な状態なら、SMDテスターで通電させるとLEDが点灯しますが、
光る部分もあれば、光らない部分(テスターが「導通」を表示)もある。

とりあえず、チップLEDを外してみると・・・





DSC03977



基板の電極が4ヶのタイプでした。

当然ですが、両端2箇所ずつにハンダを盛ると
アノードとカソードは導通してしまい、LEDは光りません。

この場合、4箇所の電極がアノード1箇所とカソード3箇所となってますので
SMDテスターをあてて、アノードとカソードを確定させ
不要なカソード2箇所には専用の耐熱テープで目張りをしてしまいます。



よく見ると、ハンダ付けの熱で電極が欠損してしまっている箇所もあります。
依頼者は、相当、苦労されたんでしょうな。

画像内の赤線側:正常な電極状態
画像内の緑線側:欠損した電極状態






DSC03983


周囲の導通を探してみると
欠損部分のすぐ横にあるホールと導通する事が判明。

との事で、スズメッキ線でパターン修復しました。






残念ながら完成画像はありませんが
綺麗に光っていると喜ばれておりました。
