今回のお題はECU(エンジンコンピューターユニット)の修理です。

いつもは78系ランドクルーザープラドが多いのですが

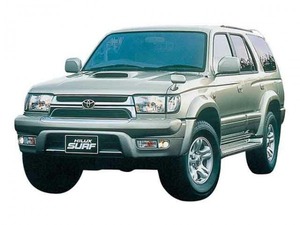

今回は同じ1KZエンジンが搭載されている185系ハイラックスサーフです。


992220


1KZと言えばトヨタが誇る3リッターディーゼルターボの名機ですね。


「ECUが不調」とメールにて問い合わせをいただきまして
当社まで宅急便にて送付していただきました。

それではさっそく確認してみましょう。


DSC00382


DSC00383


プラドと同じ1KZのATですがECUは違いますね。
コネクターは一緒っぽいですが
本ECUは基板が1枚で三層基板、プラドは2枚の二層基板入っております。



電解コンデンサは7個ついております。
不具合の有無にかかわらず、全部新品に交換いたします。


DSC00384

ここは酷いですね。
コンデンサの液漏れが発生、漏れた電解液で基板が浸食されております。

電解液を除去していきますが
それと同時に基板上の回路を1本ずつ手作業で通電確認を行います。






DSC00385

画像の矢印の先、
回路パターンが破断しているのがわかりますでしょうか?
一緒に写っているボールペンの先端の比較していただくとサイズ感が判ると思います。

破断部分はおそらく0.1~0.2mm程度。
目視ではほぼ確認できません。






DSC00386

極細の専用線を用いて回路を修復いたします。
納得がいくまで何度も通電確認を繰り返します

最後に基板に防錆防湿加工を施し作業完了です♪


------
今回の参考価格
ハイラックスサーフ1KZ ECU修理:基本料金25000円~
※価格は税別送料別
※基板の状態により費用が異なります
------


******

決算間近消費税サービスバナー

【ただいま在庫商品全品消費税サービスキャンペーン実施中】
 対象期間は~2月9日(土曜日)まで



日曜特別営業

【2月3日 日曜営業します】
普段は定休日の2月3日(日)は休日臨時営業いたします















ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回、最初のお題は20系プリウスの各所LED打ち替えです。

オーナーの希望は、純正モニター周りをはじめ
各所LEDの打ち替え(白LED化)との事でしたが
時間の都合もあり、比較的簡単に着脱作業ができる
プッシュスタートボタンとEVボタン、運転席のパワーウィンドウボタンの
白LED化作業を行いました。




 DSC05357

純正は昭和っぽい暗めのグリーンですが
ハッキリとした明るい白LEDとなりました。

EVボタン・プッシュスタートボタン共に
T3ミニベースが使用されておりますので
フィッティングを高める為に、社外ミニベースは使用せず
純正ミニベース部分を流用してLEDを組み込んでおります。

※20系プリウスのプッシュスタートボタンは
 30系プリウスやアルファード・ヴェルファイア等に採用されている
 プッシュスタートボタンと見た目は似てますが構造が異なりますので
 互換性はございません






 DSC05359

こちらは運転席側パワーウィンドウスイッチ。
トヨタ定番の5ヵ所が光るタイプですね。
内部は3020サイズSMD LEDに打ち替えております。





☆今回の参考価格

・EVスイッチ 純正ミニベース流用 1ヵ所:800円
・プッシュスタートボタン(文字部分のみ) 純正ミニベース流用 1ヵ所:800円
・運転席PW SW 3020サイズ 5箇所 :4000円
---------
合計 5600円


※上記価格には車両からのパーツ着脱料金は含まれておりません




★★★★★★★★★★★★★★★


 続いてのお題はランクル100?ハイラックスサーフ?に取り付けられている
社外品のLEDリフレクターの修理です。

DSC05360

ブレーキ連動で赤LEDが3列×6ユニット=18個が点灯するはずが
左の1ユニット分(3個)の赤LEDのみが点灯しません。

状況を確認してみるとLED自体は破損しておらず
単体では正常に点灯しますが
何故か全て同時に通電しても1ユニットだけ点灯しません。

ハンダの割れや断線等のチェックを行い、詳細を調べていくと、
基板裏面にあるチップ抵抗の不良だと判明いたしましたので
新品のチップLEDに打ち替えをして
正常に点灯する様に修理が完了しました。


DSC05363
DSC05364


 ☆今回の参考価格

・チップ抵抗1ヵ所交換 各所点検 :3000円



※上記価格には車両からのパーツ着脱料金、
 リフレクターレンズの開封・再接着・防水処理費用は含まれておりません
