今回のお題もトヨタ78系ランクルプラドのECU修理です。

いつもは、コンピューターのみをお持込いただいたり
遠方のお客様でしたら宅急便にて送付していただく場合は多いのですが
今回は事情が違いました。


005


お客様から飛び込みのお電話をいただき
「ランクルプラドのエンジンがかからない。コンピューターの様だけど詳細不明」との事。
ディーラーも忙しく、なかなか愛車を診断していただけないとの事ですので
保険会社の特約を使って、搬送車にて即日入庫していただきました。

この時点では、ECU以外の不具合も疑われましたので
「万が一、ECU以外の不具合の場合はすぐに修理工場へ移動する」との約束をさせていただき
一晩のみ、不動になってしまった愛車をお預りさせていただく事になりました。




結果から申しますと、ECUの不具合でコンデンサ漏れでしたので
翌日早朝には、無事にエンジンもかかり、
ミッションも正常に作動する様になりました。



DSC07981

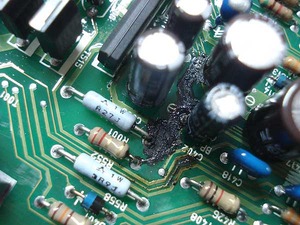

今回の基板も漏れ出た電解液によって回路の一部が破断を起こし
通電不良が認められましたので回路を修復。




DSC07980
ここも酷く漏れ出してますね。



DSC07984

一緒に写っている精密カッターの刃と比較すると
実際の細かさをお判りいただけるかと思います。



DSC07985

基板上に電解液を全て除去、洗浄し、
防湿・防錆処理をいたします。


~~~今回の参考価格~~~

78系ランドクルーザープラド(1KZエンジン) コンピューター修理

・基本修理価格:15,000円
・電解液漏れ箇所基板洗浄:3000円
・破断回路修理 1ヵ所 :1000円
・車両からのECU着脱作業:3000円

----
 合計 22,000円(消費税別)

~~~~~~~~~
