今回のお題はヴァレンティ製LEDテール修理を2本立て☆

まずはトヨタ50系エスティマ。

コーナー部分でスモールONで光るファイバー部分の一部が不具合との事で
修理作業をさせていただきました。


DSC08601

画像は修理完了後。
正常に光る様になりました☆

~~~今回の参考価格~~~
・ファイバー部分LED不点灯:3000円
・テールランプ分解/再組み立て作業:6000円
----
 合計 9000円(消費税・送料別)
~~~~~~~~~~~~






続いては日産E52系エルグランド。

ガーニッシュ部分のLED4ヵ所が
点滅したり照度が低かったりとの不具合で
修理のご依頼をいただきました。

DSC08596

グリーン枠で囲まれたLEDに不具合が発生しております。






修理後は↓↓↓コチラ↓↓↓


DSC08599
DSC08598

写真の写り具合もありますが
全てのLEDが光る様になりました☆

~~~今回の参考価格~~~
・LED不具合修理(4ヵ所):3500円
・テールランプ分解/再組み立て作業:6000円
----
 合計 9500円(消費税・送料別)
~~~~~~~~~~~~



最近、ヘッドライトやテールランプの修理のお問い合わせで
「(弊社から遠い)〇〇県」なんですが修理可能ですか?とご質問がよくいただきます。

弊社は北海道ではございますが
関東・関西はもちろん、九州・沖縄からも
年間300件以上の修理ご依頼をいただいております。

修理対象の部品を宅急便にて送付していただければ対応させていただきますので
日本全国、ドシドシお申込みください☆









LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:11時~19時
土曜日:11時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************











mixiチェック

今回のお題はトヨタ20系エスティマハイブリッドのエアコンパネル&シフトインジケーターLED打ち替えです。

005




内装のパネル類は50系エスティマのガソリン仕様と同じですが
センタコンソール部分にハイブリッドのシステムが鎮座しております。

ただでさえ50系エスティマのエアコンパネルを分解するには手間がかかるのに
このコンソールを半分程度、分解しなければエアコンパネルが外せませんので
打ち替えの工程より、パネル類の分解作業の方が時間がかかります。



分解して基板を取り出したエアコンパネルは↓↓↓コチラ↓↓↓

DSC08105

DSC08106


DSC08107


使用しているLEDや個数は、他の車種と比較しても
特に難しい点はございません。





では打ち替え作業が完了して、車両に再装着。
点灯画像は↓↓↓コチラ↓↓↓

003

液晶が真っ赤!斬新です☆
文字部分は定番のホワイト。


002

シフトインジケーター部分もホワイト化しました。




エスティマはカスタムベースにしている方も多く
強い個性を出さなければ、人に差をつける事は難しいですが
定番カスタムのLED打ち替えで「ちょっとだけ目立ってみる」のもイイと思います☆







LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月曜日~木曜日:12時~19時
金曜日:12時~22時
土曜日:12時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************








mixiチェック

今回のお題はトヨタ 50系エスティマのエアコンパネル&シフトゲージのLED打ち替えです。

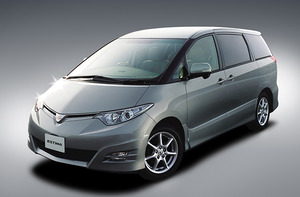

50系のエスティマといえば、こんな車ですね。

 esuesu




DSC07827
DSC07826

エアコンパネルには30個のLED、
シフトゲージには6個のLEDが装備されておりますので
オーナー様のご希望のそったLEDに打ち替えていきます。






DSC07828


今回はホワイトをメインに打ち替えさせていただきました。

(※完成後の写真を撮影し忘れました・汗)




~~~今回の参考価格~~~

・LED打ち替え36ヵ所:14000円(消費税別)

※上記金額には車輛からの取り外し費用は含まれておりません

 ~~~~~~~~~~~~







LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory

・Facebook https://www.facebook.com/LEDfactory.jp
~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月曜日~木曜日:12時~19時
金曜日:12時~22時
土曜日:12時~18時
定休日 日曜日・祝日 臨時休業有り
********************************************










mixiチェック

今回のトヨタ 50系エスティマの
クリアランスソナーの基板LED打ち替えと修理です。


お客様からのご相談で
「自分で打ち替えた基板の修理を依頼したい」とのご連絡をいただいましたので
まずはメールにて修理個所の画像を確認、
「おそらく修理可能」と判断。
基板を弊社まで送付していただきました。



届いた基板 ↓ コレ。

DSC05879

細長い基板にLEDがいくつか搭載されております。








では、不良部分の確認。

DSC05875

ハンダの盛りも多めですが、
ランド(基板上のシルバー部分)の間隔から判断すると
LEDがちょっと小さい気がします。

打ち替えたLEDに直接電流を流すと正常に光っておりますので
ランドが熱で消失してしまってる可能性大ですね。



早速、LEDを撤去してみましたが
心配だったランドの消失は無く
ハンダ不良が原因だった様です。







新しいLEDを打ち替える際に、
使用されていた2012サイズよりも、
一回り大きな3020サイズを採用しました。

DSC05876

元気に光る様になりました。


LEDの打ち替えは、無加工品の新規打ち替えはもちろん、
DIYで打ち替えして失敗したり、不点灯になったり
基板の一部を消失しても修理できる場合がございますので
お困りの場合は、LED Factoryまでお気軽にご相談ください。


★★★★★★★★★★★★★★★
■今回の作業内容

 LED打ち替え 白 2ヵ所
-----
合計 3,000円(税込)

※上記価格には送料は含まれておりません
★★★★★★★★★★★★★★★











~~~ LED FactoryのTwitterとFacebookが稼働中 ~~~

コッソリ教える最新LED事情や

フォロワーだけのお得な情報も満載!

今すぐフォローしよう


・Twitter

https://twitter.com/#!/LED_Factory



・Facebook


https://www.facebook.com/LEDfactory.jp



~~~~~~~~~~~~~~~~~~~

********************************************
 省電力&長寿命 自動車用LEDなら当店へ!
Custom LED Shop LED Factory
led@led-factory.jp

http://www.led-factory.jp/

 株式会社 ART PASTE


060-0004

  北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階

  Tel:011-206-1614


■営業時間

  月曜日~木曜日:10時~19時

  金曜日:10時~22時

  土曜日:10時~18時

  定休日 日曜日・祝日 臨時休業有り

********************************************


mixiチェック

ここ数日、現車加工や取り付けLEDが続々入庫しております。

そんな作業の一部を、ちょっとだけご紹介★



まずは、トヨタ エスティマ エミーナ?ルシーダ?です。

DSC04120

よく見ると、走行距離が26万キロを超えております(汗

純正電球の一部が切れていたので
全て白LED化~~


DSC04122

エアコンパネルもLED化。

純正ではT5ウェッジバルブ1灯に
拡散用のアクリルパネルを組み合わせて照射しておりますが
ポン付けLEDバルブに交換すると
照射範囲が行き届かず、狭い範囲の照射となってしまいましたので
アクリルパネルを撤去して
内部にLEDテープを使用して全体を照射させました。

ついでにロッカースイッチ類もLED化作業しました。








DSC04136

続いては、平成初期の三菱ギャラン ?です。

オーナー自身が 電球にオレンジカバーをかぶせて
オレンジ発色にされておりましたが
明るさがイマイチとの事で、オレンジFluxLEDでバルブを製作して装着しました。

電球時より若干の色ムラはありますが
気になる程では無いようです。






DSC04144


最後は車種不明の輸入車のルームランプです。

純正で電球色の5050チップLEDが装着されてましたので
白発色の5050チップLEDに打ち替えました。


 ここでちょっと苦戦です。

純正のチップLEDが基板にハンダ付けされている電極とランドが
完全にチップLEDの裏側にある為、
ハンダを直接熱してのチップLED除去ができませんでした。

ですので、純正LEDを超音波カッターで徐々に砕いていき
LEDの内部にあった電極を熱してハンダを暖めて除去しました。




LED Factroyでは、新しい車から古い車まで
何でもLED化のご相談を受け付けております。

お気軽にご相談ください。
