今回のお題はトヨタのランドクルーザープラドのECU修理です。
相変わらずコノ手は修理の依頼が多いですね
これからますます部品も少なくなりますし経年劣化も進むから、
しばらく需要のある修理メニューかと思います。


004

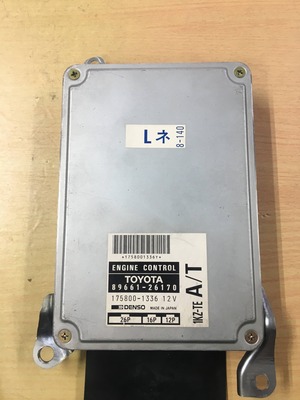

ECUはこんな外観をしております



005

上下のネジを外すとふたが外れ、基板を見る事ができます。






007

008

今回のECU、分解して初めて分かったのですが
以前にどなたがが修理した跡がありました。

ハンダのノリも基板の後処理も出来てないので
おそらく素人さんによる施工かと思います。

今回は不具合が出ていたコンデンサは別の部分ですが
以前の作業部分も状態が悪いので
コンデンサ交換と基板洗浄を行いました



この後、基板上の全てのコンデンサ交換と通電チェック、基板洗浄を行い
防湿防錆加工を施せば完成です♪


----
今回の参考価格
・トヨタ78系ランドクルーザープラドECU修理
 基本料金(コンデンサ9ヵ所全交換)25000円~
 ※価格には消費税/送料は含まれておりません
 ※基板の状態により修理費用の金額が異なります
----









ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回のお題は毎度お馴染み78系ランクルプラドのECUです。
市内の中古車販売店様から修理のご依頼をいただきました。


DSC00371

外観のシールが剥がれてしまっておりますが
78系ランクルプラド 1KZエンジン専用ですね。


DSC00379

分解すると基板が2枚構造ですのでATという事もわかります。


基板の状態をよく確認してみましょう。

DSC00374
DSC00375

なかなかの電解液も漏れようです(笑)
基板上が黒くなっている部分が電解液が漏れた証拠です。



DSC00376

こちらはコンデンサを既に取り外しておりますが
状態はかなり酷い&広範囲にわたっております。




漏れ出た電解液を放っておきますと
どんどん基板が浸食されていきますので全て除去いたします。
それと同時に回路パターンを手作業で一本一本チェックしていきます。



DSC00378

こちらは酷いですね。
銅色をした部分が回路のパターンで電気が流れております
目視で見るだけでも浸食で消えてしまっている箇所が多々あります。
これらも全て手作業で繋いで通電を確保していきます。





DSC00381

DSC00380


全ての回路の修復が終わりましたら
新品の電解コンデンサを取り付けて完成です♪

 ---------
■今回の参考価格
トヨタ78系ランドクルーザープラドAT用ECU修理
電解コンデンサ全9ヵ所交換:基本料金:25,000円(税別・送料別)
※回路修復や基板洗浄が必要な場合は別途作業費用がかかる場合がございます
 ---------




6b8b97f0

そして2月9日(土)まで期間限定で消費税サービスもやっちゃいます!
対象は店内在庫商品を現金決済またはPayPay決済していただいたお客様、
そして通信販売でも銀行振込決済いただいたお客様は対象です
お得にお買い物ができるチャンス!この機会をお見逃しなく


※取り寄せ商品および期間前にご予約いただいた商品は対象外です。
Web上で在庫があっても実際に店頭在庫が無い場合は対象外となります。
予めご了承ください










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************







mixiチェック

今回のお題はECU(エンジンコンピューターユニット)の修理です。

いつもは78系ランドクルーザープラドが多いのですが
今回は同じ1KZエンジンが搭載されている185系ハイラックスサーフです。


992220


1KZと言えばトヨタが誇る3リッターディーゼルターボの名機ですね。


「ECUが不調」とメールにて問い合わせをいただきまして
当社まで宅急便にて送付していただきました。

それではさっそく確認してみましょう。


DSC00382


DSC00383


プラドと同じ1KZのATですがECUは違いますね。
コネクターは一緒っぽいですが
本ECUは基板が1枚で三層基板、プラドは2枚の二層基板入っております。



電解コンデンサは7個ついております。
不具合の有無にかかわらず、全部新品に交換いたします。


DSC00384

ここは酷いですね。
コンデンサの液漏れが発生、漏れた電解液で基板が浸食されております。

電解液を除去していきますが
それと同時に基板上の回路を1本ずつ手作業で通電確認を行います。






DSC00385

画像の矢印の先、
回路パターンが破断しているのがわかりますでしょうか?
一緒に写っているボールペンの先端の比較していただくとサイズ感が判ると思います。

破断部分はおそらく0.1~0.2mm程度。
目視ではほぼ確認できません。






DSC00386

極細の専用線を用いて回路を修復いたします。
納得がいくまで何度も通電確認を繰り返します

最後に基板に防錆防湿加工を施し作業完了です♪


------
今回の参考価格
ハイラックスサーフ1KZ ECU修理:基本料金25000円~
※価格は税別送料別
※基板の状態により費用が異なります
------


******

決算間近消費税サービスバナー

【ただいま在庫商品全品消費税サービスキャンペーン実施中】
 対象期間は~2月9日(土曜日)まで



日曜特別営業

【2月3日 日曜営業します】
普段は定休日の2月3日(日)は休日臨時営業いたします















ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************





mixiチェック

今回はトヨタ78系ランドクルーザープラドのECU修理です。
この車両はATが多いのですが
今回は珍しくMT車の修理が入っております。



DSC00359

これがECU本体ですね。
助手席正面のグローブックス上に入っていたと思います。

貼り付けられたシールにもM/Tと書いておりますね
AT車用はもちろんA/T書かれています。





中身はどうでしょう。

DSC00354

基板が1枚だけ入っております
AT用は2枚入っておりますし、
基板自体の回路もまったく異なります。



DSC00356

DSC00357

今回の不調の原因はこれらですね。
コンデンサ液が漏れで基板が黒くなっております
コンデンサの一部は浸食されて、電極が取れてしまっております。
これでは正常に動作するはずがございません。

同規格の新品に交換して完成です。










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************

mixiチェック

本日のお題もランクルプラドのECU修理です。

前回に続いてMTですね。

f5edfe88


今回は数年前に一度不具合を起こし
その際には電気に別業者に修理されていたそうなのですが
今回、また不具合が再発。
再び前回の業者に持ち込むも、改善されなかったということで
当社にお持込いただきました。


それでは分解して中身を確認してみます。



df835984

たしかにコンデンサは全て交換されております。

しかし、前回液漏れした部分の処理が中途半端で
防湿防錆処理もされておりません。
(赤マル内)








286f3aa8


不具合の原因を発見いたしました。

写真では判断しにくいのですが
赤矢印の先端部分で
基板回路が0.1~0.2mm程度、断線しております

おそらく前回作業時に漏れ出た電解液の除去か不完全で
その後に基板を侵食、破断が発生したのかと思います

この部分は補助材を用いて回路を繋げて通電を回復させました。





0b4bb82e


また基板チェックの際に発覚したのですが
前回交換された電解コンデンサも
数値こそあっているものの、
特性が違うコンデンサが装着されておりましたので
正常な特性のコンデンサに交換をさせていただきました。
これも不具合発生の一因かもしれません。


最後はいつもの様に防錆防湿処理を施して作業完了です☆



 ---------
■今回の参考価格
トヨタ78系プラドMT用ECU修理
電解コンデンサ全8ヵ所交換:基本料金:25,000円(税別・送料別)
※回路修復や基板洗浄が必要な場合は別途作業費用がかかる場合がございます
 ---------
