今回にお題は観光タクシーについている行灯(あんどん)の加工です。

北海道のタクシードライバーの中で
観光知識や接待マナーの研修を受けて試験に合格したドライバーだけが
「夢大地北海道ガイドタクシー」として専用の行灯を点灯させる事ができます


■夢大地北海道ガイドタクシー



この行灯もLEDで点灯しているのですが使用されているLEDの照度が非常に低いのと、
乾電池で点灯しており電池交換が面倒との事で
今回、照度アップと電源のシガーソケット化を加工をいたしました。


↓これが加工前の点灯状態です
少しだけ電球色に光って見えますが
ほとんど認識する事ができません。

IMG_0999
IMG_1002

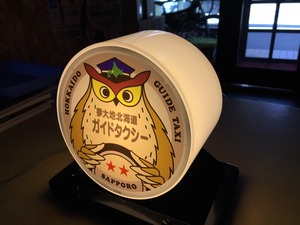

加工後はコチラ↓

IMG_1008
IMG_1007



発光色は電球色に決められているという事で
内部に照度の高い電球色LEDを設置。
角度と取り付け方法を工夫してムラなく光らせる事ができました










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************



mixiチェック

本日のお題は他店で打ち替えたチップLEDを再打ち替えです。

中古車を購入した際、以前のオーナーが他店で打ち替えをされていた様で
不点灯になっていた部分の交換依頼をいただきました。

打ち替え自体は通常の作業ですが
今回はハンダの仕上がり状況を見ていただきます。





他店で打ち替え作業されたチップLEDがコチラ

DSC00229
DSC00230
DSC00228
※赤いペイントは目印で付けました


・ハンダの盛りの色がくすんでいて輝きが無い
・ハンダ付けした周囲が黒く汚れている

ハンダの盛りの色がくすんでいたり輝きが無いのは、
ハンダゴテによる熱のかけ方が一定ではなく
適切なハンダゴテやコテ先温度を使用していないからです
これは後々にハンダ割れや接触不良に原因になります


周囲が黒く汚れているのは
ハンダ付けした際に飛散したフラックスが付着しているからで
このまま放っておくと、サビや基板浸食の原因になります




店長がハンダ付けしたチップLEDがコチラ

DSC00231

左右のハンダ盛りともにツヤが有り、盛り具合も同じ程度、
周囲に飛散したフラックスも専用の洗浄液にてキレイにしてあります


チップLEDの打ち替え自体は難しい作業ではありませんが
作業技術や後処理によってLEDや基板の寿命は大きく変わってきます。

皆様の愛車をいつまでも輝かせる為に
打ち替え作業はLED専門店の当社へお任せください。

~~~チップLED打ち替えの作業金額~~~
・チップLED3ヵ所まで打ち替え:3000円(消費税・送料別)
※分解作業が困難な場合は別途分解費用がかかる場合がございます
~~~~~~~~~~~~










ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~土曜日:10時~18時30分
定休日 日曜日・祝日 臨時休業有り
********************************************



mixiチェック

本日のお題は社外品のドアミラーウィンカーをワンオフ加工いたします

ドアミラーウィンカーって面積のわりにLEDの数が少なく
照度が低い製品が多いです。
今回もオーナー様の強い意向で
ドアミラーウィンカーの中身を大幅に加工。
LEDを詰め込んで照度を大幅にアップさせました


033

画像内上側:加工前、下側:加工後


レンズ自体は全く同じ製品です。
既製品の状態では4個のLEDだけを横向きに照射して
リフレクターを反射させて光らせておりますが
これでは照度が非常に低い為
内部をくりぬいた後に、LEDを詰め込みました
画像で見ても一目瞭然ですね。



IMG_2595
IMG_2593

実車装着してみました。
これだけ照度があれば昼間でもハッキリと見えます♪









ブログ掲載内容や商品のお問い合わせは専用フォームから受付中☆
https://ledfactory.cart.fc2.com/inquiry


LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************



mixiチェック

今回のお題は日野自動車の純正エンブレムを光らせます

top_02
※写真はイメージです



以前に5~6枚製作しておりますので
本ブログにも登場した事がございます。

大きなエンブレムサイズ用は中国製の既製品でも販売しているそうですが
お客様の希望サイズ(横幅約185mm)は設定が無いので
アクリル加工とLED埋め込みのワンオフにて制作させていただいております。

出来上がりは↓↓↓コチラ↓↓↓

IMG_1537

純正エンブレム(お客様持込み)より一回り大きくアクリルを制作して
レーザーカッターにて切り抜きます
エンブレム裏も溝加工してLEDを埋め込んでおります。


光らせたらこんな感じです↓↓↓

IMG_1536

IMG_1533


昼でも夜も存在感がありますよね。

アクリル(2次元)加工とLEDの組み合わせも承っております♪









LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************




mixiチェック

今回のお題はいすゞのビックホーンです。
199803


ちょっと古めの車ではございますが
頑丈でいまだに現役で走っております

今回はリフレッシュも兼ねて
各所をLED化していきます。




050


ヘッドライトは一般的なH4 Hi/Lo規格ですので
LEDバルブの6000k相当に交換をさせていただきました。
HID程ではございませんが、ハロゲンバルブよりも随分明るくなりました。




051

フォグランプには明るいLEDワークランプを装着。
以前は純正フォグが付いておりましたが、壊れて取り外されておりましたので
純正のスイッチと配線を使って装着しました。

元々はホワイト発光ですが、イエロー発光がご希望との事で
お客様の手でイエローのフィルムが貼られております。
冬はイエローが見やすくていいですね!







048


スピードメーターの照明も、所々、切れかかっていたり
暗くなっておりましたので
T10ウェッジバルブに交換いたしました。

LEDの発光はホワイトですが、文字盤の裏にグリーンの着色がなされておりますので
見た目には薄いグリーンになっております。
目に優しそうな色なので、これはこれでアリですね。




039

040



純正には設定が無いフットランプも新設いたしました。
ACC連動なので、エンジンと連動して光りますが
任意で消灯も可能です。




カスタム目的ばかりではなく
実用的なLED化作業もお気軽にご相談ください♪









LED FactoryのLINEアカウントが出来ました!
LINE限定クーポンや新商品情報も配信中★
友だち追加数
※お友達登録はスマートフォンからの「ポチッ」で登録完了です


~~~ LED FactoryのSNSが稼働中 ~~~
コッソリ教える最新LED事情やフォロワーだけのお得な情報も満載!
今すぐフォローしよう


・Twitter https://twitter.com/#!/LED_Factory
・Facebook https://www.facebook.com/LEDfactory.jp
・instagram https://www.instagram.com/ledfactory.jp/
~~~~~~~~~~~~~~~~~~~

********************************************

自動車用から家庭用、事業用、店舗用 LEDならなんでも揃う!
Custom LED Shop LED Factory
led@led-factory.jp
http://www.led-factory.jp/

 株式会社 ART PASTE

060-0004
北海道札幌市中央区北4条西14丁目1-47 ロワールN4 1階
Tel:011-206-1614


■営業時間
月~金曜日:10時~18時
土曜日:10時~16時
定休日 日曜日・祝日 臨時休業有り
********************************************
