今回のトヨタ 50系エスティマの
クリアランスソナーの基板LED打ち替えと修理です。


お客様からのご相談で
「自分で打ち替えた基板の修理を依頼したい」とのご連絡をいただいましたので
まずはメールにて修理個所の画像を確認、
「おそらく修理可能」と判断。
基板を弊社まで送付していただきました。

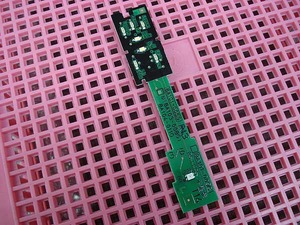

届いた基板 ↓ コレ。

DSC05879

細長い基板にLEDがいくつか搭載されております。

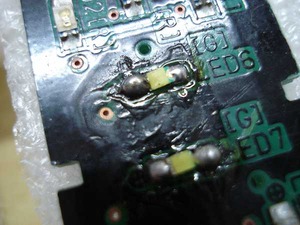

では、不良部分の確認。

DSC05875

ハンダの盛りも多めですが、
ランド(基板上のシルバー部分)の間隔から判断すると
LEDがちょっと小さい気がします。

打ち替えたLEDに直接電流を流すと正常に光っておりますので
ランドが熱で消失してしまってる可能性大ですね。



早速、LEDを撤去してみましたが
心配だったランドの消失は無く
ハンダ不良が原因だった様です。







新しいLEDを打ち替える際に、
使用されていた2012サイズよりも、
一回り大きな3020サイズを採用しました。

DSC05876

元気に光る様になりました。


LEDの打ち替えは、無加工品の新規打ち替えはもちろん、
DIYで打ち替えして失敗したり、不点灯になったり
基板の一部を消失しても修理できる場合がございますので
お困りの場合は、LED Factoryまでお気軽にご相談ください。


★★★★★★★★★★★★★★★
■今回の作業内容

 LED打ち替え 白 2ヵ所
-----
合計 3,000円(税込)

※上記価格には送料は含まれておりません
★★★★★★★★★★★★★★★
