今回のお題は スズキ ワゴンR です。

過去に何度か登場しているパネルで
同形状のパネルを使用している車種(パレッドSWやデリカD2)等を含めると
10台位はエアコンパネルの打ち替えをしております


しかし、今回のパネルは特別なのです。


この、装着車両には・・・







アイドリングストップ機能が搭載されております!




実は、アイドリングストップ機能が「アリ」と「ナシ」では
エアコンパネルの種類が異なります!
見た目は、まったく一緒。裏側のコネクターも挿せる。

しかしパネルは共通ではございませんので
御注意ください。



さて、それでは打ち替え作業を開始いたします。

まずは、ロッカースイッチ3個

DSC05650

スミマセン。車両のどこの部分かは確認しておりませんが
スイッチ内部にはゴム状のベースに白熱球が装着されてましたので
ベース部分のみ流用して、LEDを組み込みました。





DSC05653
続いては運転席のパワーウィンドウスイッチ。
光るのはAUTOの部分のみです。


DSC05652

スイッチ自体をバラすのに苦労いたしますが
基板が露出してしまえば、あとはサクッと完了です。

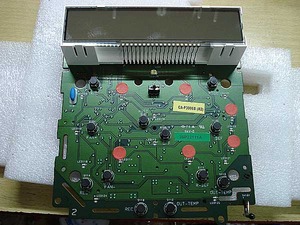

最後はエアコンパネル

DSC05657

 画像では液晶部分は付いたままですが
液晶の下にもLEDがございますので
約20本のピン部分のハンダを、基板裏側から吸取り
全て外してから作業いたします。


DSC05659

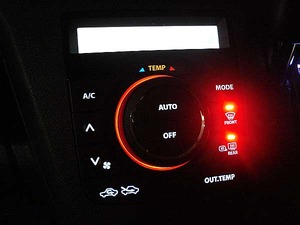

今回の車両はボディーがレッドでしたので
液晶や文字部分はホワイトに、
中央のダイヤル周りや、インジケーターランプはレッドに打ち替えて
ボディーカラーとコーディネートさせていただきました。





********************

今回の参考価格

・エアコンパネル LED22ヵ所
・パワーウィンドウスイッチ LED 1ヵ所
・ロッカースイッチ 作り込み 3ヵ所
------------------
合計金額 12,500円

※上記価格には車両からのパーツ着脱費用は含まれておりません

********************
