今回のお題はBMWの純正LEDテール不点灯修理です

当ブログにも何度も登場しておりますE90ですね。

e2d86a08

(※画像は拾い画像です。BMWに詳しくないのでE90ではないかもしれません)


不具合の定番(!)でLEDウィンカーの一部が不点灯になってしまいましたので
分解して修理いたします。


002



すでにテールランプの一部を分解して
内部のウィンカー基板を取り出しております。

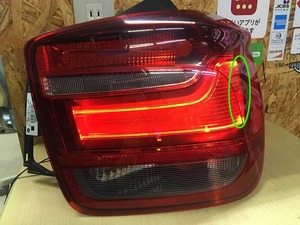

左から二列目のLED3箇所が不点灯となっております(緑丸印部分)



修理後はコチラ!

005

LEDを交換して何度も試験点灯を重ね、
テールランプに組み込みを行います

この状態で長時間点灯してみて
不具合が発生しなければ作業完了です。

~~~今回の参考価格~~~
・LED不具合修理(3箇所以下):3000円
・テールランプ分解/再組み立て作業:6000円
----
 合計 9000円(消費税・送料別)
~~~~~~~~~~~~
